X14WX13W压力表旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。
X14WX13W压力表旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
作用：最适于作为切断和接通介质以及分流适用，有时也可用于节流。
适用介质：油品、水、蒸汽等
应用：旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中
一、X14WX13W压力表旋塞阀主要性能规范
|
型号
|
公称压力PN(MPa)
|
试验压力PS(MPa)
|
工作温度(℃)
|
适用介质
|
|
壳体（水）
|
密封（水）
|
|
X14H-4.0C
X13H-4.0C
|
1.6~6.4
|
2.0~7.0
|
1.6~6.4
|
≤150
|
水、蒸汽、油品等
|
|
X14H-4.0T
X13H-4.0T
|
1.6~6.4
|
2.0~7.0
|
1.6~6.4
|
|
X14H-4.0P
X13H-4.0P
|
1.6~6.4
|
2.0~7.0
|
1.6~6.4
|
硝酸类
|

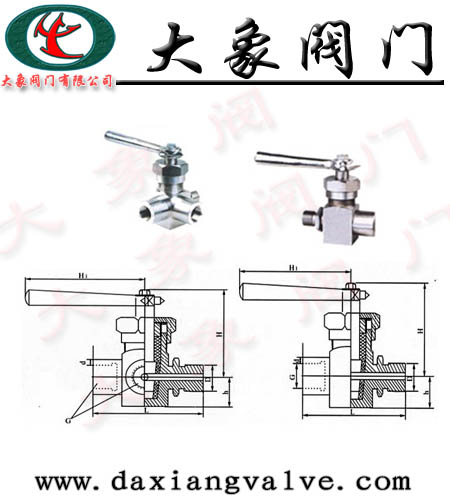

二、X14WX13W压力表旋塞阀主要尺寸
|
型号
|
尺寸（mm）
|
|
D
|
L
|
G
|
d
|
h
|
H
|
H1
|
|
X14H-4.0C
X13H-4.0C
|
G1/2
|
91
|
20×1.5
|
6.5
|
25
|
85
|
123
|
|
X14H-4.0T
X13H-4.0T
|
|
X14H-4.0P
X13H-4.0P
|
三、X14WX13W压力表旋塞阀主要零件材料
|
零件名称
|
阀体
|
塞子
|
填料压盖
|
填料
|
|
X14H-4.0C
X13H-4.0C
|
铸钢
|
铸钢
|
铸钢
|
石墨
|
|
X14H-4.0T
X13H-4.0T
|
铸铜
|
铸铜
|
铸铜
|
|
X14H-4.0P
X13H-4.0P
|
不锈钢
|
不锈钢
|
不锈钢
|
本公司其它相关旋塞阀产品系列如下：
X13W-1.0二通内螺纹铸铁旋塞阀 X43W-1.0T二通全铜法兰式旋塞阀
X13W-1.0P二通内螺纹不锈钢旋塞阀 X43T-1.0二通铜芯法兰式旋塞阀
X13T-10二通内螺纹铸铁铜芯旋塞阀 X43W-1.0P二通不锈钢法兰式旋塞阀
X13-10T二通内螺纹全铜旋塞阀 X43W-1.0R二通法兰式不锈钢旋塞阀
X13W-1.0C二通内螺纹铸钢旋塞阀 X43W-1.0RL二通法兰式不锈钢旋塞阀
X14T-1.0三通内螺纹铜芯旋塞阀 X43W-1.0I二通法兰式铬钼钢旋塞阀
X14W-1.0三通内螺纹铸铁旋塞阀 X44W-1.0三通法兰式铸铁旋塞阀
X14T-1.0T三通内螺纹全铜旋塞阀 X44W-1.0C三通法兰式铸钢旋塞阀
X14T-1.0P三通内螺纹不锈钢旋塞阀 X44T-1.0三通法兰式铜芯旋塞阀
X14T-1.0C三通内螺纹碳钢旋塞阀 X44W-1.0T三通法兰式全铜旋塞阀
X16W-1.0T三通内螺纹全铜旋塞阀 X44W-1.0P三通法兰式不锈钢旋塞阀
X47W-1.0油密封旋塞阀 X44W-1.0R三通法兰式不锈钢旋塞阀
X43W-1.0二通法兰式铸铁旋塞阀 X44W-1.0RL三通法兰式不锈钢旋塞阀
X43W-1.0C二通法兰式铸钢旋塞阀 X44W-1.0I三通法兰式铬钼钢旋塞阀
BX43W-1.0P/R/C二通保温旋塞阀 BX44W-1.0P/R/C三通保温旋塞阀
BX43W-1.0二通铸铁保温旋塞阀 X14H-4.0三通压力表旋塞阀
X13H-4.0二通压力表旋塞阀 BX43PPL-150LB二通保温美标旋塞阀
X43F-150LB美标旋塞阀 X343F-150LB美标蜗轮式旋塞阀
