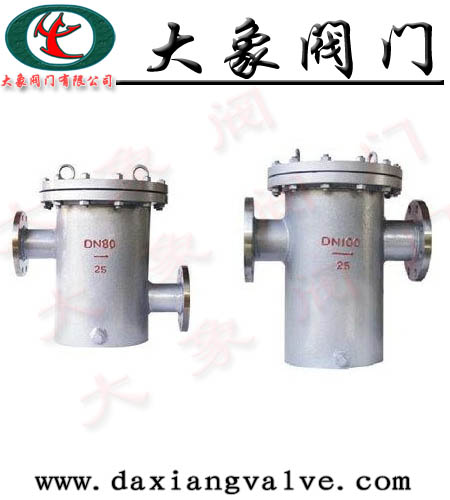

SBL篮式过滤器产品概述：篮式高压过滤器主要由接管、主管、滤篮、法兰盖及紧固件等组成，当流体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖， 取出滤篮。清洗后重新装入即可，因此，使用维护极为方便。
SBL篮式过滤器主要零件材料：
|
壳体材质
|
铸铁、碳钢
|
不锈钢
|
|
滤框滤网材质
|
不锈钢
|
|
密封件材质
|
耐油石棉、柔性石墨、聚四氟乙烯
|
|
工作温度(℃)
|
-30～+380
|
-80～+450
|
|
公称压力(MPa)
|
0.6～6.4 (150Lb～300Lb)
|
|
过滤精度（目/in）
|
10-300
|
|
连接方式
|
法兰、对焊
|
|
SBL篮式过滤器结构尺寸：
SBL篮式过滤器技术参数
|
型号
Model
|
公称压力
|
公称通径
|
总长
|
总高
|
中心高
|
外径
|
螺孔
中心距
|
密封面直径
|
密封面高度
|
螺孔
直径
|
螺孔个数
|
|
Mpa
|
DN
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
f
|
d
|
n
|
|
SBL-15-1.6
|
10
|
15
|
222
|
320
|
230
|
95
|
66.5
|
46
|
5
|
16
|
4
|
|
SBL-20-1.6
|
20
|
222
|
320
|
230
|
120
|
82.5
|
54
|
5
|
20
|
4
|
|
SBL-25-1.6
|
25
|
222
|
320
|
230
|
125
|
89
|
62
|
5
|
20
|
4
|
|
SBL-32-1.6
|
32
|
222
|
320
|
230
|
135
|
98.5
|
75
|
5
|
20
|
4
|
|
SBL-40-1.6
|
40
|
330
|
380
|
260
|
155
|
114.5
|
84
|
5
|
22
|
4
|
|
SBL-50-1.6
|
50
|
330
|
380
|
260
|
165
|
127
|
103
|
5
|
20
|
8
|
|
SBL-65-1.6
|
65
|
408
|
420
|
305
|
190
|
149
|
116
|
5
|
22
|
8
|
|
SBL-80-1.6
|
80
|
450
|
575
|
380
|
210
|
168.5
|
138
|
5
|
22
|
8
|
|
SBL-100-1.6
|
100
|
450
|
575
|
380
|
275
|
216
|
168
|
5
|
26
|
8
|
|
SBL-150-1.6
|
150
|
540
|
640
|
450
|
355
|
292
|
227
|
5
|
30
|
12
|
