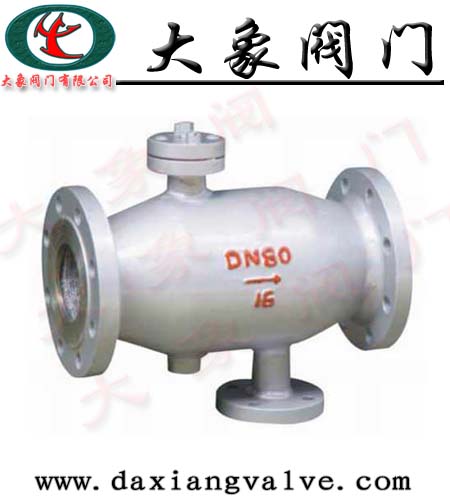

ZPG自动排污过滤器工作原理：
管道系统在正常工作时，管道内杂物会收集到过滤器网内排污口上，不需拆卸过滤器任何部件来排除污物，只需打开排污阀即可排污(1)在排污前先把过滤器前阀门，关小流量，(2)排污时把转向阀转向冲洗方向，水从转向阀前部进入，往过滤网外部流过，然后又从过滤网外部进入转向阀后部，杂物全部集中到排污口上，然后再打开排污阀进行排污，起到了最佳自动反冲洗过滤器全部功能。
|
ZPG自动排污过滤器主要技术参数和材料：
工作压力：1.6MPa
试验压力：2.4MPa
阀体：20#钢管 滤网：304
|
|
ZPG自动排污过滤器连接尺寸：
|
型号
|
L
|
A
|
B
|
D
|
排污口
DN
|
|
RZPG-I-40
|
245
|
160
|
70
|
90
|
15*
|
|
RZPG-I-50
|
255
|
170
|
80
|
100
|
20*
|
|
RZPG-I-65
|
270
|
180
|
86
|
120
|
25*
|
|
RZPG-I-80
|
320
|
217
|
110
|
140
|
32
|
|
RZPG-I-100
|
350
|
245
|
128
|
180
|
40
|
|
RZPG-I-125
|
438
|
291
|
162
|
200
|
50
|
|
RZPG-I-150
|
525
|
335
|
189
|
230
|
65
|
|
RZPG-I-200
|
700
|
455
|
220
|
280
|
80
|
|
RZPG-I-250
|
875
|
585
|
255
|
330
|
100
|
|
RZPG-I-300
|
1050
|
698
|
294
|
380
|
125
|
|
RZPG-I-350
|
1200
|
785
|
331
|
450
|
150
|
|
RZPG-I-400
|
1400
|
940
|
378
|
480
|
150
|
|
RZPG-I-450
|
1550
|
1035
|
716
|
500
|
150
|
|
RZPG-I-500
|
1700
|
1140
|
780
|
580
|
200
|
|
RZPG-I-600
|
2000
|
1315
|
830
|
650
|
200
|
|
RZPG-I-700
|
2280
|
1580
|
915
|
700
|
200
|
|
RZPG-I-800
|
2500
|
1720
|
965
|
820
|
200
|
|
RZPG-I-900
|
2800
|
2000
|
1065
|
880
|
250
|
|
RZPG-I-1000
|
3120
|
2270
|
1115
|
920
|
250
|
|
ZPG-I-1100
|
3450
|
2570
|
1215
|
960
|
250
|
|
ZPG-I-1200
|
3700
|
2780
|
1275
|
1040
|
250
|
|
ZPG-I-1500
|
4470
|
3420
|
1510
|
1400
|
250
|
