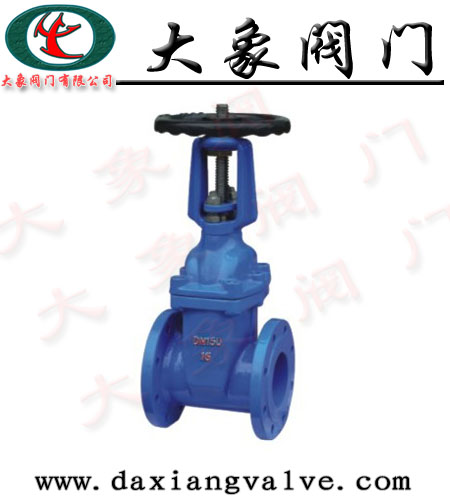

一、Z41X(RRHX)明杆弹性闸阀概述
Z41X(RRHX)明杆弹性闸阀由阀体、阀盖、阀杆、阀杆螺母、闸板等零件组成。此阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长凳显著优点，采用全通经，暗杆操作，中法兰螺栓连接，平底式阀座，无杂物沉淀。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。
Z41X(RRHX)明杆弹性闸阀主要零件材质如下表：
|
零件名称
|
材质
|
|
阀体
|
球墨铸铁
|
|
闸板
|
球墨铸铁+EPDM
|
|
阀杆
|
不锈钢
|
|
阀杆螺母
|
锡青钢
|
|
手轮
|
铸铁
|
二、Z41X(RRHX)明杆弹性闸阀主要外形尺寸：
|
产品代号
|
公称口径
|
D
|
D1
|
N-φd
|
L
|
H
|
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|
RVC(H)X-0050
|
50
|
165
|
125
|
4-19
|
178
|
340
|
|
RVC(H)X-0065
|
65
|
185
|
145
|
4-19
|
190
|
370
|
|
RVC(H)X-0080
|
80
|
200
|
160
|
8-19
|
203
|
410
|
|
RVC(H)X-00100
|
100
|
220
|
180
|
8-19
|
229
|
450
|
|
RVC(H)X-00125
|
125
|
250
|
210
|
8-19
|
254
|
480
|
|
RVC(H)X-00150
|
150
|
285
|
240
|
8-23
|
267
|
550
|
|
RVC(H)X-00200
|
200
|
340
|
295
|
8-23
|
12-23
|
292
|
630
|
|
RVC(H)X-00250
|
250
|
405
|
350
|
355
|
12-23
|
12-28
|
330
|
750
|
|
RVC(H)X-00300
|
300
|
460
|
400
|
410
|
12-23
|
12-28
|
356
|
820
|
|
RVC(H)X-00350
|
350
|
520
|
460
|
470
|
16-23
|
16-28
|
381
|
980
|
|
RVC(H)X-00400
|
400
|
580
|
515
|
525
|
16-28
|
16-31
|
406
|
1010
|
|
RVC(H)X-00450
|
450
|
640
|
565
|
585
|
20-28
|
20-31
|
432
|
1270
|
|
RVC(H)X-00500
|
500
|
715
|
620
|
650
|
20-28
|
20-34
|
457
|
1270
|
|
RVC(H)X-00600
|
600
|
840
|
725
|
770
|
20-31
|
20-37
|
508
|
1390
|
|
|
|
|
|
|
|
|
|
|
|
|
