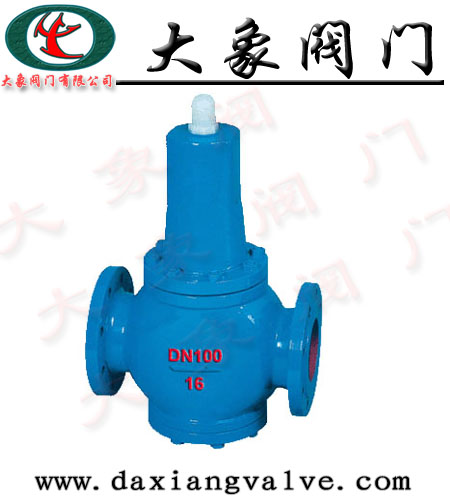

Y416X减压稳压阀产品详细
Y416、Y410、Y110型减压稳压阀,是一种活塞型的自力常开式压力调节阀。工作中既减动压也减静压,即可水平安装也可垂直安装,阀前压力变化大,阀后变化小,在高层建筑冷热供水系统中可以取代分区水箱,是解决高层建筑底部供水供压力的理想产品,也可替代其它空气管道的减压阀。口径小于DN50的建议选用Y110和Y116(螺纹连接)的隔膜型减压阀;口径大于等于DN50的建议选用Y410和Y416(法兰连接)的活塞型减压阀。该类阀门属于可调节型减压阀,阀口的压力可在投入使用前根据需要调节,投入使用后阀后压力始终减至并稳定在设定植,不因阀前压力、流量的波动而改变。阀门选材优质(隔膜为尼龙强化橡胶膜片),性能可靠,使用寿命长。
Y416X减压稳压阀主要零件材料:
零件名称
|
材料
|
弹簧罩、阀体、阀盖
|
灰铸铁、铸钢
|
橡胶膜片
|
尼龙强化橡胶
|
密封垫
|
丁腈橡胶
|
调节弹簧
|
硅锰钢
|
活塞、缸套
|
不锈钢
|
阀杆
|
铜
|
Y416X减压稳压阀主要外形尺寸:(法兰尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4-88标准)
型号
|
尺寸(MM)
|
YW410-10
YW416-16
TW425-25
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
L
|
108
|
117
|
127
|
140
|
165
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
398
|
787
|
914
|
H
|
105
|
105
|
115
|
120
|
165
|
165
|
190
|
250
|
274
|
350
|
368
|
395
|
433
|
475
|
520
|
570
|
YW110-10
YW116-16
|
管螺纹G
|
1/2
|
3/4
|
1
|
1 1/4
|
1/2
|
2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
L
|
100
|
100
|
120
|
150
|
150
|
180
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
H1
|
135
|
135
|
152
|
180
|
196
|
201
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
H2
|
41
|
41
|
45
|
53
|
56
|
58
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
