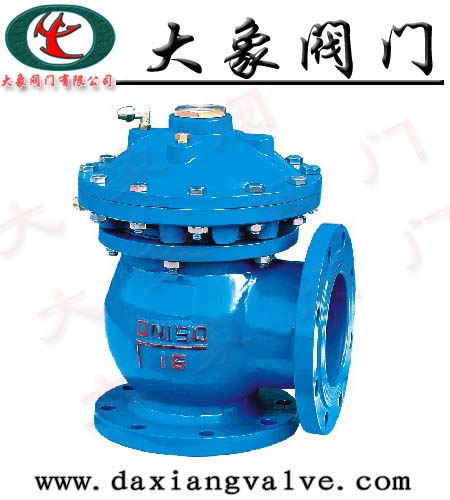

一、JM744X隔膜式排泥阀概述
阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。
二、JM744X隔膜式排泥阀主要技术参数
|
型号
|
公称压力
PN(MPa)
|
壳体试验压力
PN(MPa)
|
隔膜传动介质
|
隔膜传动工作压力
PN(MPa)
|
介质温度
|
|
JM744X-10
JM644X-10
|
1
|
1.5
|
清水、气
|
0.15-1.0
|
0-80℃
|
三、JM744X隔膜式排泥阀主要外形尺寸(法兰连接尺寸按GB4216的规定)
|
公称通径DN
|
L
|
L1
|
H
|
|
100
|
160
|
120
|
370
|
|
150
|
190
|
150
|
440
|
|
200
|
225
|
190
|
530
|
|
250
|
260
|
220
|
615
|
|
300
|
280
|
260
|
785
|
|
350
|
315
|
300
|
880
|
|
400
|
340
|
340
|
970
|
