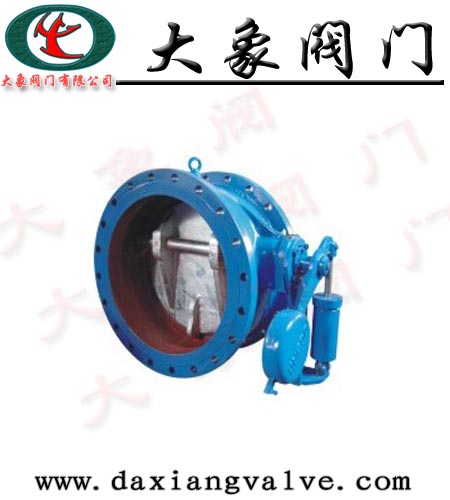

一、HH47X蝶式缓冲止回阀概述
我们公司生产的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，防止官网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀门主要由阀体、阀瓣、缓冲装置和微量调节阀装成。该产品具有机构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品。主要零件材质如下：
|
零件名称
|
材质
|
|
阀体
|
铸铁、铸钢、不锈钢
|
|
碟板
|
碳钢、不锈钢+丁腈橡胶
|
|
阀杆、活塞
|
不锈钢
|
三、HH47X蝶式缓冲止回阀主要技术参数
|
型号
|
公称压力
|
试验压力PSPN（MPa)
|
工作压力
|
介质温度
|
适用介质
|
|
PN（MPa)
|
壳体
|
密封
|
P（MPa)
|
（℃）
|
|
H47X、H47H、Hh47x、Hh47H、H47XfHDH47X
|
1
|
1.5
|
1.1
|
1
|
0～80℃
|
水、油品
|
|
1.6
|
2.4
|
1.75
|
1.6
|
海水、污水
|
|
2.5
|
3.75
|
2.75
|
2.5
|
|
四、HH47X蝶式缓冲止回阀主要外形尺寸（法兰连接尺寸：PN10、16、25按JB/T78-94标准）
|
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
H
|
B1
|
B2
|
|
200
|
230
|
550
|
540
|
600
|
|
250
|
250
|
630
|
600
|
700
|
|
300
|
270
|
690
|
650
|
740
|
|
350
|
290
|
780
|
710
|
800
|
|
400
|
310
|
860
|
770
|
870
|
|
450
|
330
|
910
|
830
|
920
|
|
500
|
350
|
980
|
900
|
1000
|
|
600
|
390
|
1070
|
1090
|
1250
|
|
700
|
430
|
1220
|
1200
|
1360
|
|
800
|
470
|
1320
|
1320
|
1480
|
|
900
|
510
|
1430
|
1420
|
1580
|
|
1000
|
550
|
1550
|
1550
|
1700
|
|
1200
|
630
|
1800
|
1780
|
1950
|
|
1400
|
710
|
1980
|
2000
|
2175
|
|
