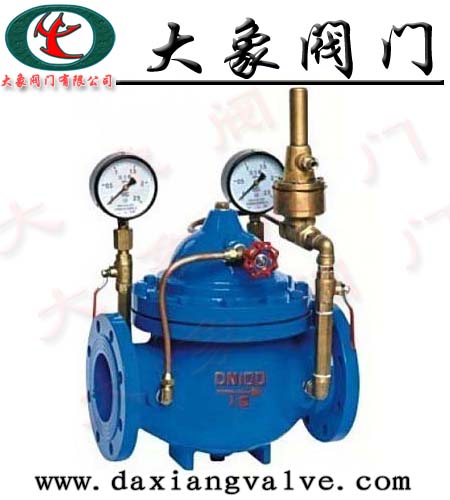

800X压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。其工作原理是，当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。本产品利用水力自力控制，不需要其它装置和能源，保养简便，广泛用于高层建筑、生活区等供水管网系统及城市供水工程，
800X压差旁通阀主要零件材质如下表：
|
零件名称
|
材质
|
|
阀体、阀盖
|
铸铁、铸钢、不锈钢
|
|
阀座
|
锡青铜、不锈钢
|
|
阀辫
|
碳钢、不锈钢+丁腈橡胶
|
|
阀杆
|
铝青铜、铬不锈钢
|
|
膜片
|
丁腈橡胶
|
|
膜片压板
|
碳钢、不锈钢
|
|
弹簧
|
不锈钢
|
二、800X压差旁通阀主要外形尺寸：
|
公称通径
|
D1
|
D2
|
N-φD
|
L
|
H
|
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|
DN50
|
165
|
125
|
4--19
|
203
|
160
|
|
DN65
|
185
|
145
|
4--19
|
215
|
180
|
|
DN80
|
200
|
160
|
8-19
|
241
|
200
|
|
DNl00
|
220
|
180
|
8-19
|
270
|
270
|
|
DNl25
|
250
|
210
|
8 -19
|
292
|
310
|
|
DNl50
|
285
|
240
|
8-23
|
330
|
320
|
|
DN200
|
340
|
295
|
8-23
|
12-23
|
400
|
370
|
|
DN250
|
405
|
350
|
355
|
12-23
|
12-19
<, /TD>
|
480
|
430
|
|
N300
|
460
|
400
|
410
|
12-23
|
12-28
|
550
|
480
|
|
DN350
|
520
|
460
|
470
|
16-28
|
16-28
|
622
|
525
|
|
DN400
|
580
|
515
|
525
|
16-28
|
16-31
|
685
|
580
|
|
DN450
|
640
|
565
|
585
|
20-28
|
20-31
|
750
|
635
|
|
N500
|
715
|
620
|
650
|
20-28
|
20 -4
|
811
|
690
|
|
DN600
|
810
|
840
|
725
|
770
|
20-31
|
20-37
|
|
|
