SCKV缓冲塞阀用在管线送水时产生的突压及大量冲击上,防止排气时的大量喷水及有效减缓对于排气阀内部的冲击,以延长排气阀的寿命永嘉大象阀门设备有限公司生产的该系列产品在国内有比较明显的质量和价格优势值得推荐信赖。
概述
SCKV缓冲塞阀与排气阀配套使用,缓冲塞阀安装在排气阀进口处,用在管线送水时产生的突压及大量冲击上,防止排气时的大量喷水及有效减缓对于排气阀内部的冲击,以延长排气阀的寿命,具有缓冲功能而不影响排气和吸气等特点。特别适用于对水泵启动频繁的情况,与排气阀一起配套使用。
SCKV缓冲塞阀技术参数
1.工作压力:1.0Mpa
2.介质:清水
3.使用温度:≤80℃
4.阀体材质:HT200
5.阀杆:304不锈钢
6.浮桶:304不锈钢
7.浮桶支架:球墨铸铁
另外选择良好的排气阀主要需考虑三个因素:
1如选用不合理的排气阀。有些排气阀无法排气,因为管道的气体会集中到排气阀的排气口上,排气口的气体生产急速,就把浮球带上堵住排气口,停止排气,使管道出水量根本达不到设计要求。管道出现负压管内需要大量空气,管道容易出现振动或破裂。
2有些排气阀排气口与浮球比重不符,浮球重量达不到要求,管内产生压力时浮球被管内空气压力顶住,浮球无法降落,高处管道上部存在空气,产生气阻,减少管道截面积就影响出水容量,如管道停水时,需要很长时间才能恢复供水,因为它排气量有限的原因所致。
3 管道先用排气阀需要一个有大量的排气和吸气功能:a.在高压排气的前提下永远不会堵住排气口,使管内排气顺畅无阻。b 在低压0.02MPa的前提下排气阀不漏水。c 管道出现负压排气阀就迅速吸入空气,确保管道连接不受影响或破裂。

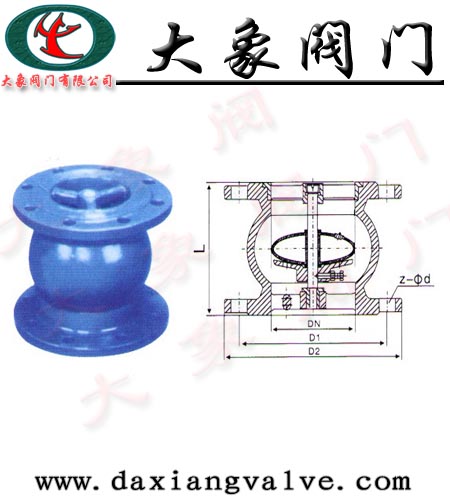

SCKV缓冲塞阀外形尺寸
公称通径
DN(mm)
|
PN(Mpa)
|
D1
|
D2
|
L
|
Z-∮19
|
50
|
1.0
|
125
|
160
|
140
|
4-19
|
1.6
|
125
|
160
|
4-19
|
|
|
80
|
1.0
|
160
|
195
|
160
|
8-19
|
1.6
|
160
|
195
|
8-19
|
|
|
100
|
1.0
|
180
|
215
|
200
|
8-19
|
1.6
|
180
|
215
|
8-19
|
|
|
150
|
1.0
|
240
|
280
|
260
|
8-23
|
1.6
|
240
|
280
|
8-23
|
|
|
200
|
1.0
|
295
|
335
|
300
|
8-23
|
1.6
|
295
|
335
|
12-23
|
|
|
250
|
1.0
|
350
|
390
|
350
|
12-23
|
1.6
|
355
|
390
|
12-28
|
|
|
300
|
1.0
|
400
|
440
|
370
|
12-23
|
1.6
|
410
|
460
|
12-28
|
|
|
350
|
1.0
|
515
|
565
|
500
|
12-28
|
1.6
|
-
|
580
|
16-31
|
|
|
