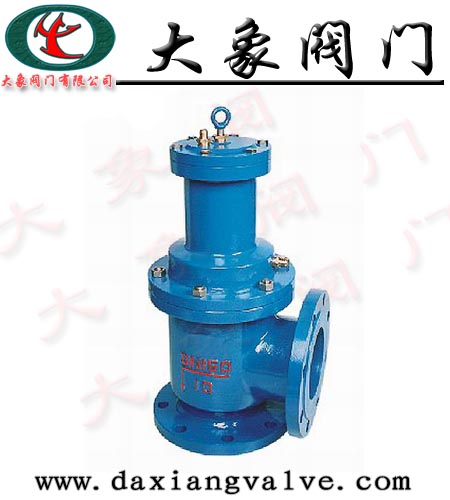

J744X液动角式快开排泥阀概述：
J744X液动角式排泥阀，主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用，采用电动二位四通换向阀或手动二位四通或向阀集中控制，操作方便，阀门启闭灵活。此阀主要安装在个类沉淀池的底部壁外，用以排除池底的泥沙污物。相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。
J744X液动角式快开排泥阀工作原理:
液动角式排泥阀由液压缸和角式截止阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用后的反馈信息有多达5年未更换者有之。开启速度快，一般在15秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏，以便维修更换，如配以电磁换回阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4-12台一排安装同时启动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。
J744X液动角式快开排泥阀主要零件材质：
|
零件名称
|
材质
|
|
阀体
|
铸铁、铸钢、不锈钢
|
|
阀盖
|
铸铁、铸钢、不锈钢
|
|
阀辫
|
碳钢、不锈钢+丁腈橡胶
|
|
阀杆
|
铬不锈钢
|
|
膜片
|
丁晴橡胶
|
J744X液动角式快开排泥阀技术参数：
液压缸工作介质：清水、气、油。
液压缸工作压力0.15-0.3、 0.3－1.0MPa
介质温度：常温
阀体公称压力： 1.0MPa
J744X液动角式快开排泥阀主要外形尺寸
角式快开排泥阀主要外型尺寸(法兰连接尺寸GB4216—84标准)
|
公称通径DN
(mm)
|
尺 寸(mm)
|
接管螺纹G
|
阀杆材料
|
|
H
|
L1
|
L2
|
|
80
|
480
|
135
|
125
|
1/2″
|
不锈钢
|
|
100
|
500
|
145
|
125
|
1/2″
|
不锈钢
|
|
150
|
620
|
175
|
145
|
1/2″
|
不锈钢
|
|
200
|
735
|
225
|
185
|
1/2″
|
不锈钢
|
|
250
|
805
|
260
|
205
|
1/2″
|
不锈钢
|
|
300
|
940
|
280
|
245
|
3/4″
|
不锈钢
|
|
350
|
1100
|
305
|
270
|
3/4″
|
不锈钢
|
|
400
|
1200
|
340
|
310
|
1″
|
不锈钢
|
