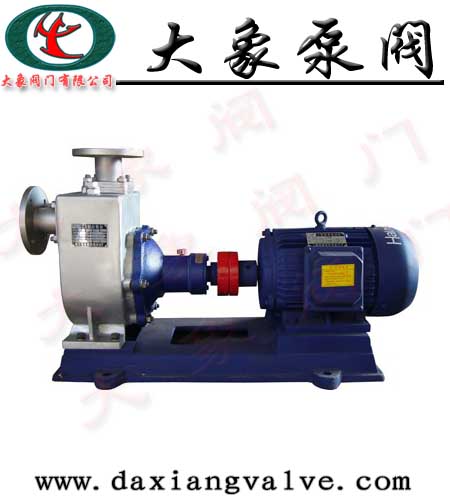

ZW型自吸无堵塞排污泵产品简介：
ZW型无堵塞自吸排污泵，又称固液泵或杂质泵。是集自吸泵和无堵塞排污泵功能于一体，采用轴向回流外混式，水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其它自吸式排污泵无可比拟的。通过泵体、叶轮流道的独特设计，即可像一般自吸式清水离心泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固本和长纤维杂质液体。

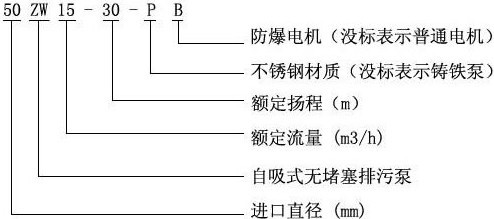

ZW型自吸无堵塞排污泵型号意义：
.jpg)
ZW型自吸无堵塞排污泵产品优点：
ZW型无堵塞自吸排污泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点。
ZW型无堵塞自吸排污泵在排污泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。
ZW型自吸无堵塞排污泵产品用途：
ZW型无堵塞自吸排污泵即可象一般自吸清水泵那样不需要安装底阀，又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。

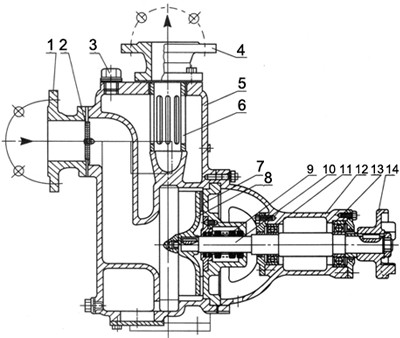

ZW型自吸无堵塞排污泵结构图：
|
.gif)
|
1
|
进口法兰
|
|
2
|
拍门
|
|
3
|
加液螺栓
|
|
4
|
出口法兰
|
|
5
|
泵体
|
|
6
|
气液分离管
|
|
7
|
后盖
|
|
8
|
叶轮
|
|
9
|
机械密封
|
|
10
|
泵轴
|
|
11
|
前轴承
|
|
12
|
轴承体
|
|
13
|
后轴承
|
|
14
|
连轴节
|
ZW型自吸无堵塞排污泵为单级单吸卧式，吸入口为轴向吸入，排出口为垂直向上，自吸入口向电机端看为顺时针方向旋转。
泵进、出口联接：按基本型为法兰（GB115.7-8-88）。配套电机为Y型异步电动机，可选择普通型或防爆型，根据要求另行商定。ZW型无堵塞自吸排污泵泵体材质选用HT200、叶轮材质选用QT400-18，也可根据用户需要选用不锈钢，用于输送腐蚀性介质。
ZW型自吸无堵塞排污泵性能参数：
|
型号
|
进出口径
(mm)
|
流量
(m3/h)
|
扬程
(m)
|
电机功率
(kw)
|
自吸高度
(m)
|
|
25ZW8-15
|
25×25
|
8
|
15
|
1.5-2P
|
5
|
|
32ZW10-20
|
32×32
|
10
|
20
|
2.2-2P
|
|
40ZW20-15
|
40×40
|
20
|
15
|
2.2-2P
|
|
40ZW15-30
|
15
|
30
|
3.0-2P
|
|
50ZW10-20
|
50×40
|
10
|
20
|
2.2-2P
|
|
50ZW20-15
|
20
|
15
|
2.2-2P
|
|
50ZW18-22
|
18
|
22
|
3.0-2P
|
|
50ZW15-30
|
15
|
30
|
3.0-2P
|
|
65ZW30-18
|
65×50
|
30
|
18
|
4.0-2P
|
|
65ZW20-30
|
20
|
30
|
5.5-2P
|
|
65ZW25-40
|
25
|
40
|
7.5-2P
|
|
80ZW40-16
|
80×65
|
40
|
16
|
4.0-4P
|
|
80ZW65-25
|
65
|
25
|
7.5-2P
|
|
80ZW80-35
|
80
|
35
|
15.0-2P
|
|
80ZW50-60
|
50
|
60
|
22.0-2P
|
|
80ZW80-45
|
80
|
45
|
22.0-2P
|
|
100ZW80-20
|
100×80
|
80
|
20
|
7.5-4P
|
|
100ZW100-15
|
100
|
15
|
7.5-4P
|
|
100ZW100-20
|
100
|
20
|
11.0-4P
|
|
100ZW100-30
|
100
|
30
|
22.0-2P
|
|
100ZW80-45
|
80
|
45
|
30.0-2P
|
|
100ZW80-60
|
80
|
60
|
37.0-2P
|
|
100ZW80-80
|
80
|
80
|
45.0-2P
|
|
125ZW120-20
|
125×125
|
120
|
20
|
15.0-4P
|
|
150ZW200-15
|
150×150
|
200
|
15
|
15.0-4P
|
|
150ZW200-20
|
200
|
20
|
22.0-4P
|
|
150ZW200-28
|
200
|
28
|
30.0-4P
|
|
150ZW400-25
|
400
|
25
|
55.0-2P
|
|
150ZW180-40
|
180
|
40
|
55.0-4P
|
|
200ZW280-12
|
200×150
|
280
|
12
|
22.0-4P
|
|
200ZW300-18
|
300
|
18
|
37.0-4P
|
|
200ZW300-25
|
300
|
25
|
45.0-4P
|
|
200ZW280-28
|
280
|
28
|
55.0-4P
|
|
250ZW400-22
|
250×200
|
400
|
22
|
55.0-4P
|
|
300ZW800-14
|
300×250
|
800
|
14
|
55.0-4P
|

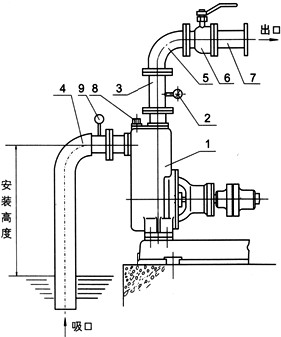

ZW型自吸无堵塞排污泵安装示意图：
|
.gif)
|
1
|
泵
|
|
2
|
压力表
|
|
3
|
出口垂管
|
|
4
|
吸入硬喉管
|
|
5
|
弯头
|
|
6
|
流量控制阀
|
|
7
|
出口管路
|
|
8
|
加液螺塞
|
|
9
|
真空表
|
ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。（规范的泵管路安装见示意图）
1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米，应特别注意吸入管路的密封性，以免漏气而影响泵的自吸能力和正常运行。
2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管(一般为0.4～1米)和压力表，然后再安装出口流量控制阀门及其他管路。
3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
4、长距离输送时应选用较大管径。泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。
5、排出管路如装逆止阀应装在出口流量控制阀门外面。

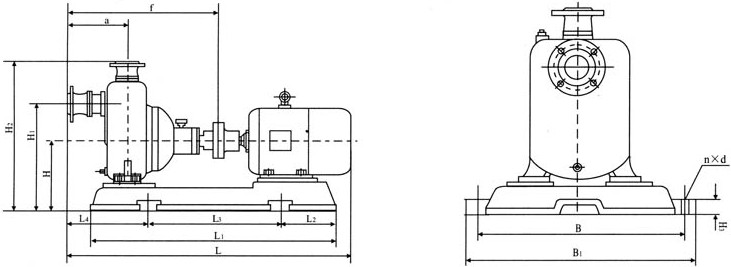

ZW型自吸无堵塞排污泵安装尺寸图：
|
型号
|
L
|
L1
|
L2
|
L3
|
L4
|
A
|
F
|
B1
|
B2
|
H
|
Hl
|
H2
|
n3
|
n-d
|
|
25-8-15
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
32-5-20
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
32-10-20
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
32-9-30
|
890
|
740
|
140
|
445
|
230
|
220
|
510
|
310
|
360
|
205
|
345
|
540
|
24
|
4-φl6
|
|
40-10-20
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
3lO
|
500
|
24
|
4-φl6
|
|
40-20-5
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
40-15-30
|
890
|
740
|
140
|
445
|
230
|
220
|
510
|
310
|
360
|
205
|
345
|
540
|
24
|
4-φl6
|
|
50-10-20
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
50-20-12
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
50-15-30
|
890
|
740
|
140
|
445
|
230
|
220
|
510
|
310
|
360
|
205
|
345
|
540
|
24
|
4-φl6
|
|
50-20-35
|
1130
|
840
|
135
|
570
|
315
|
350
|
650
|
350
|
410
|
240
|
430
|
630
|
25
|
4-φl8
|
|
65-30-18
|
1120
|
770
|
125
|
520
|
370
|
390
|
720
|
350
|
410
|
250
|
445
|
705
|
25
|
4-φl8
|
|
65-25-30
|
1130
|
840
|
135
|
570
|
315
|
360
|
660
|
350
|
410
|
240
|
430
|
640
|
25
|
4-φl8
|
|
65-25-40
|
1130
|
840
|
135
|
570
|
315
|
360
|
660
|
350
|
410
|
240
|
430
|
640
|
25
|
4-φl8
|
|
65-40-25
|
1130
|
840
|
135
|
570
|
315
|
360
|
660
|
350
|
410
|
240
|
430
|
640
|
25
|
4-φl8
|
|
65-65-25
|
1190
|
840
|
135
|
570
|
380
|
390
|
720
|
350
|
410
|
255
|
465
|
705
|
25
|
4-φl8
|
|
80-40-16
|
1120
|
770
|
125
|
520
|
370
|
390
|
720
|
350
|
410
|
250
|
445
|
705
|
25
|
4-φl8
|
