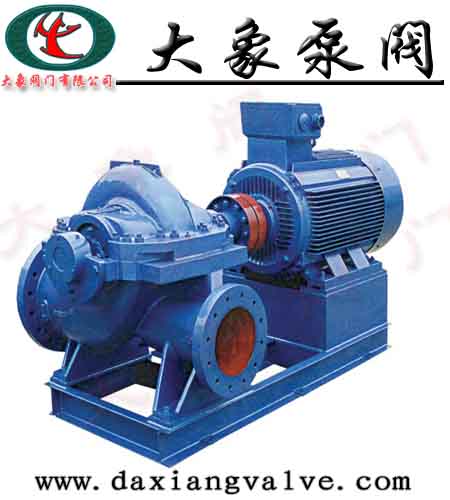

S SH型中开式单级双吸离心泵系属新型单级双吸卧式中开离心泵类产品。该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。S、SH型单级双吸中开式离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。
S SH型中开式单级双吸离心泵型号意义:
S SH型中开式单级双吸离心泵产品特点:
S、SH型单级双吸中开式离心泵与其它同类型的泵相比较具有寿命长、效率高、结构合理,运行成本低、安装及维修方便等特点,是消防、空调、化工、水处理及其它行业的理想用泵。泵体的设计压力为1.6MPa和2.0MPa。为满足世界范围用户的不同要求,相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。泵体的进出口法兰均位于下泵体,这样可以在不拆卸系统管路的情况下取出转子,维修方便部分泵体采用双流道设计,以减少径向力,从而延长机封和轴承的寿命。叶轮叶轮的水力设计采用了最先进的CFD技术,因此提高了S、SH型单级双吸中开式离心泵的水力效率。对叶轮进行动平衡,确保S泵的运行平稳。轴 轴径较粗,轴承间距较短,从而减小了轴的挠度,延长了机械密封和轴承的寿命。轴套可以采用多种不同的材料,以防止轴被腐蚀和磨损,轴套可更换。磨损环泵体与叶轮间采用可更换的磨损环,防止泵体和叶轮的磨损,更换方便,维修费用低,同时保证运行间隙和较高的工作效率。既可以使用填料也可以使用机械密封,可以在不拆卸泵盖的情况下更换密封装置。轴承独特的轴承体设计使轴承可采用油脂或稀油润滑,轴承的设计寿命10万小时以上,也可使用双列推力轴承和封闭轴承。材料根据用户的实际需要,S、SH型单级离心双吸泵的材料铸铁、球铁、316不锈钢、304不锈钢。
S SH型中开式单级双吸离心泵结构图:
|
1
|
泵体
|
12
|
轴套螺母(右)
|
2
|
泵盖
|
13
|
轴承体
|
3
|
泵轴
|
14
|
固定螺栓
|
4
|
叶轮
|
15
|
轴承体压盖
|
5
|
双吸密封环
|
16
|
联轴器部件
|
6
|
轴套
|
17
|
圆螺母
|
7
|
填料套
|
18
|
轴承盖(甲)
|
8
|
水封管
|
19
|
轴套螺母(左)
|
9
|
填料
|
20
|
轴承挡圈
|
10
|
填料环
|
21
|
轴承盖(乙)
|
1l
|
填料压盖
|
22
|
端盖
|
S SH型中开式单级双吸离心泵结构说明:
S、SH型单级双吸中开式离心泵的吸入口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、泵壳.中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。
S、SH型单级双吸中开式离心泵的主要另件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外,其馀多为铸铁制成。
S、SH型单级双吸中开式离心泵泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。
叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。
泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸水室。
水泵通过联轴器由电动机直接传动。
轴封为软填料密封,为了冷却润滑密封腔和防止空气漏入泵内,在填料之间有水封环,水泵工作时小量高压水通过水封管流入填料腔起水封作用。
S SH型中开式单级双吸离心泵性能范围:
泵进口直径DN: 100∽1400mm
流量Q: 最高1800m3/h
扬程H: 最高135m
工作压力P: 最高2.5MPa
工作温度T: 最高135℃
S SH型中开式单级双吸离心泵产品用途:
S、SH型单级双吸中开式离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。双吸离心泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。
S SH型中开式单级双吸离心泵性能参数:
型号
|
流量Q
(m3/h)
|
扬程H
(m)
|
转速n
(r/min)
|
功率P(kw)
|
效率n
(%)
|
汽蚀余量
(NPSH)r(m)
|
轴功率
|
电机功率
|
100S90
|
80
|
90
|
2950
|
30.1
|
37
|
65
|
2.5
|
100S90A
|
72
|
75
|
2950
|
23
|
30
|
64
|
2.5
|
150S100
|
160
|
100
|
2950
|
59.8
|
75
|
73
|
3.5
|
150S78
|
160
|
78
|
2950
|
45
|
55
|
75.5
|
3.7
|
150S78A
|
144
|
62
|
2950
|
33.4
|
45
|
72.6
|
3.7
|
150S50
|
160
|
50
|
2950
|
27.3
|
37
|
80.4
|
3.9
|
150S50A
|
144
|
40
|
2950
|
20.0
|
30
|
75.5
|
3.9
|
150S50B
|
133
|
36
|
2950
|
18.0
|
22
|
72.5
|
3.9
|
200S95
|
280
|
95
|
2950
|
91.4
|
132
|
79.2
|
5.3
|
200S95A
|
270
|
85
|
2950
|
83.3
|
110
|
75
|
5.3
|
200S95B
|
260
|
75
|
2950
|
73.8
|
90
|
72
|
5.3
|
200S63
|
280
|
63
|
2950
|
58.3
|
75
|
82.7
|
5.8
|
200S63A
|
270
|
46
|
2950
|
45.1
|
55
|
75
|
5.8
|
200S42
|
280
|
42
|
2950
|
38.1
|
45
|
84.2
|
6
|
200S42A
|
270
|
36
|
2950
|
33.1
|
37
|
80
|
6
|
250S65
|
485
|
65
|
1450
|
109.2
|
132
|
78.6
|
3.1
|
250S65A
|
420
|
48
|
1450
|
88.5
|
90
|
77.7
|
3.1
|
250S39
|
485
|
39
|
1450
|
61.5
|
75
|
83.6
|
3.2
|
250S39A
|
468
|
30
|
1450
|
48.4
|
55
|
79
|
3.2
|
250S24
|
485
|
24
|
1450
|
36.9
|
45
|
85.8
|
3.5
|
250S24A
|
414
|
20
|
1450
|
27.2
|
37
|
83.3
|
3.5
|
250S14
|
485
|
14
|
1450
|
21.5
|
30
|
85.8
|
3.8
|
250S14A
|
432
|
11
|
1450
|
15.2
|
18.5
|
82.7
|
3.8
|
300S90
|
790
|
90
|
1450
|
243
|
320
|
79.6
|
4.2
|
300S90A
|
756
|
78
|
1450
|
216.4
|
280
|
74.2
|
4.2
|
300S90B
|
720
|
67
|
1450
|
180
|
220
|
73
|
4.2
|
300S58
|
790
|
58
|
1450
|
147.9
|
200
|
84.2
|
4.4
|
300S58A
|
720
|
49
|
1450
|
118.0
|
160
|
82.5
|
4.4
|
300S58B
|
684
|
43
|
1450
|
100
|
132
|
80
|
4.4
|
300S32
|
790
|
32
|
1450
|
79
|
90
|
86.8
|
4.6
|
300S32A
|
720
|
26
|
1450
|
60.7
|
75
|
84
|
4.6
|
300S19
|
790
|
19
|
1450
|
47.1
|
55
|
86.8
|
5.2
|
300S19A
|
720
|
16
|
1450
|
39.2
|
45
|
80
|
5.2
|
300S12
|
790
|
12
|
1450
|
30.4
|
37
|
84.8
|
5.5
|
300S12A
|
684
|
10
|
1450
|
23.9
|
30
|
78.4
|
5.5
|
350S125
|
1260
|
125
|
1450
|
533
|
680
|
80.5
|
5.4
|
350S125A
|
1181
|
112
|
1450
|
461
|
570
|
78.2
|
5.4
|
350S125B
|
1098
|
96
|
1450
|
373
|
500
|
77
|
5.4
|
350S75
|
1260
|
75
|
1450
|
303
|
360
|
85.2
|
5.8
|
350S75A
|
1170
|
65
|
1450
|
244.4
|
280
|
84.2
|
5.8
|
350S75B
|
1080
|
55
|
1450
|
196.3
|
220
|
82.4
|
5.8
|
350S44
|
1260
|
44
|
1450
|
172.5
|
220
|
87.5
|
6.3
|
350S44A
|
1116
|
36
|
1450
|
129.5
|
160
|
84.5
|
6.3
|
350S26
|
1260
|
26
|
1450
|
102
|
132
|
87.5
|
6.7
|
350S26A
|
1116
|
21
|
1450
|
76.9
|
90
|
83.4
|
6.7
|
350S16
|
1260
|
16
|
1450
|
64.4
|
75
|
85.4
|
7.1
|
350S16A
|
1044
|
13
|
1450
|
47
|
55
|
78.3
|
7.1
|
400S90
|
1620
|
90
|
1450
|
473
|
560
|
84
|
6.2
|
400S90A
|
1460
|
73
|
1450
|
345
|
450
|
84
|
6.2
|
400S90B
|
1300
|
58
|
1450
|
245
|
315
|
84
|
6.2
|
400S40
|
1080
|
40
|
970
|
140
|
185
|
85
|
5.1
|
