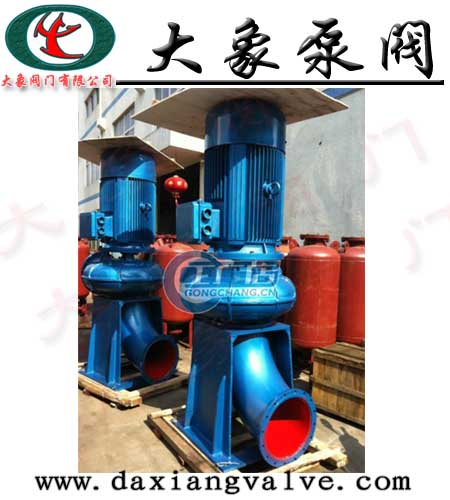

LW型直立式排污泵性能及优点
LW型直立式排污泵是本司在引进国内外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。大流道抗堵塞水力部件设计,无堵塞、任何方向都可安装,干式安装便于维修。
LW型直立式排污泵应用范围
适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒的污水污物。
产品特点：
1、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口约50%的固体颗粒。
2、设计合理，配套电机合理，效率高，噪音低，节能效果显著。
3、机械密封采用单端面密封，材质为硬度耐磨耐腐碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
4、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
5、占地面积小，无需建泵房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。
LW型直立式排污泵型号意义：
100 LW 100-15-7.5
100 – 泵排出口公称直径 （mm）
LW – 直立式排污泵
100 – 额定流量 （m3/h）
15 – 额定扬程 (m)
7.5 – 配用电机额定功率 (Kw)
LW型直立式排污泵技术参数
流量：5-3000m3/h
扬程：5-80m
转速：980-2900r/min
口径：Φ25-Φ500
温度范围：-15~+60℃
工作压力：≤1.0Mpa
LW型直立式排污泵性能参数表
|
型号
|
口径
mm
|
流量
m3/h
|
扬程
m
|
功率
KW
|
转速
r/min
|
效率
%
|
使用扬
程范围
|
|
25LW8-22-1.1
|
25
|
8
|
22
|
1.1
|
2825
|
38.5
|
10-22
|
|
32LW12-15-1.1
|
32
|
12
|
15
|
1.1
|
2825
|
40
|
8-15
|
|
40LW15-15-1.5
|
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
6-15
|
|
40LW15-30-2.2
|
40
|
15
|
30
|
2.2
|
2840
|
48
|
15-30
|
|
50LW20-7-0.75
|
50
|
20
|
7
|
0.75
|
1390
|
54
|
3-7
|
|
50LW10-10-0.75
|
50
|
10
|
10
|
0.75
|
1390
|
56
|
4-10
|
|
50LW20-15-1.5
|
50
|
20
|
15
|
1.5
|
2840
|
55
|
6-15
|
|
50LW15-25-2.2
|
50
|
15
|
25
|
2.2
|
2840
|
56
|
10-25
|
|
50LW18-30-3
|
50
|
18
|
30
|
3
|
2880
|
58
|
15-30
|
|
50LW25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
17-32
|
|
50LW20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
20-40
|
|
65LW25-15-2.2
|
65
|
25
|
15
|
2.2
|
2840
|
52
|
6-15
|
|
65LW37-13-3
|
65
|
37
|
13
|
3
|
2880
|
55
|
6-13
|
|
65LW25-30-4
|
65
|
25
|
30
|
4
|
2890
|
58
|
15-30
|
|
65LW30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
20-40
|
|
65LW35-50-11
|
65
|
35
|
50
|
11
|
2930
|
60
|
35-50
|
|
65LW35-60-15
|
65
|
35
|
60
|
15
|
2930
|
63
|
40-60
|
|
80LW40-7-2.2
|
80
|
40
|
7
|
2.2
|
1420
|
52
|
3-7
|
|
80LW43-13-3
|
80
|
43
|
13
|
3
|
2880
|
50
|
5-13
|
|
80LW40-15-4
|
80
|
40
|
15
|
4
|
2890
|
57
|
6-15
|
|
80LW65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
12-25
|
|
100LW80-10-4
|
100
|
80
|
10
|
4
|
1440
|
62
|
4-10
|
|
100LW110-10-5.5
|
100
|
110
|
10
|
5.5
|
1440
|
66
|
5-10
|
|
100LW100-15-7.5
|
100
|
100
|
15
|
7.5
|
1440
|
67
|
8-15
|
|
100LW85-20-7.5
|
100
|
85
|
20
|
7.5
|
1440
|
68
|
10-20
|
|
100LW100-25-11
|
100
|
100
|
25
|
11
|
1460
|
65
|
10-25
|
|
100LW100-30-15
|
100
|
100
|
30
|
15
|
1460
|
66
|
12-30
|
|
100LW100-35-18.5
|
100
|
100
|
35
|
18.5
|
1470
|
65
|
15-35
|
|
125LW130-15-11
|
125
|
130
|
15
|
11
|
1460
|
62
|
7-15
|
|
125LW130-20-15
|
125
|
130
|
20
|
15
|
1460
|
63
|
10-20
|
|
150LW145-9-7.5
|
150
|
145
|
9
|
7.5
|
1440
|
63
|
4-9
|
|
150LW180-15-15
|
150
|
180
|
15
|
15
|
1460
|
65
|
5-15
|
|
150LW180-20-18.5
|
150
|
180
|
20
|
18.5
|
1470
|
75
|
8-20
|
|
150LW180-25-22
|
150
|
180
|
25
|
22
|
1470
|
76
|
12-25
|
|
150LW130-30-22
|
150
|
130
|
30
|
22
|
1470
|
75
|
15-30
|
|
150LW180-30-30
|
150
|
180
|
30
|
30
|
1470
|
73
|
15-30
|
|
150LW200-30-37
|
150
|
200
|
30
|
37
|
1480
|
70
|
13-30
|
|
200LW300-7-11
|
200
|
300
|
7
|
11
|
970
|
73
|
3-7
|
|
200LW250-11-15
|
200
|
250
|
11
|
15
|
970
|
74
|
4-11
|
|
200LW400-10-22
|
200
|
400
|
10
|
22
|
1470
|
76
|
5-10
|
|
200LW400-13-30
|
200
|
400
|
13
|
30
|
1470
|
73
|
6-13
|
|
200LW250-15-18.5
|
200
|
250
|
15
|
18.5
|
1470
|
72
|
7-15
|
|
200LW300-15-22
|
200
|
300
|
15
|
22
|
1470
|
73
|
8-15
|
|
200LW250-22-30
|
200
|
250
|
22
|
30
|
1470
|
71
|
12-22
|
|
200LW350-25-37
|
200
|
350
|
25
|
37
|
1980
|
75
|
10-25
|
|
200LW400-30-45
|
200
|
400
|
30
|
45
|
1480
|
70
|
13-30
|
|
250LW600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
3-9
|
|
250LW600-12-37
|
250
|
600
|
12
|
37
|
1480
|
78
|
5-12
|
|
250LW600-15-45
|
250
|
600
|
15
|
45
|
1480
|
75
|
6-15
|
|
250LW600-20-55
|
250
|
600
|
20
|
55
|
1480
|
73
|
8-20
|
|
250LW600-25-75
|
250
|
600
|
25
|
75
|
1480
|
73
|
12-25
|
|
250LW800-12-45
|
250
|
800
|
12
|
45
|
980
|
76
|
5-12
|
|
300LW500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
7-15
|
|
300LW800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
8-15
|
|
300LW600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
10-20
|
|
300LW800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
12-20
|
|
300LW950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
11-20
|
|
300LW1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
12-25
|
|
350LW1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
4-10
|
|
350LW1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
6-15
|
|
350LW1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
8-18
|
|
350LW1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
15-28
|
|
350LW1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
20-36
|
|
400LW1500-10-75
|
400
|
1500
|
10
|
75
|
980
|
82.1
|
3-10
|
|
400LW2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
6-15
|
|
400LW1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
10-22
|
|
400LW1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
12-26
|
|
400LW1700-30-200
|
400
|
1700
|
30
|
200
|
740
|
83.5
|
15-30
|
|
400LW1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
17-32
|
小贴士1：此泵若用于抽吸较稠较粘的浆液后，需清洗泵腔，防止泵内留下沉淀物。
小贴士2：不得将泵长期处于低扬程状态下运行，以防超载而烧坏电机。
小贴士3：泵常规运行3000小时后，需对泵进行拆检保养，必要时更换不宜再用的易损件。
小贴士4：此泵严禁缺水运转。
小贴士5：DN200口径以上水泵可订做便拆式，更方便地对机械密封等易损部件进行维修更换等维护
