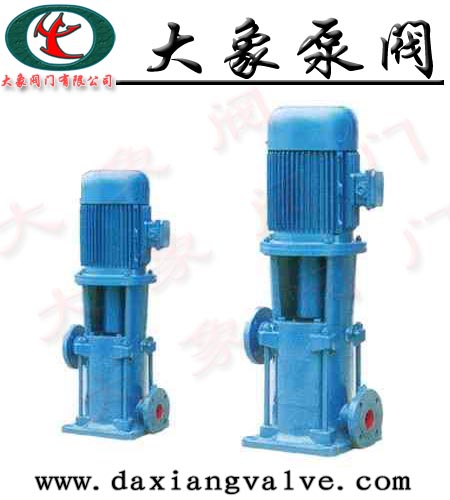

LG高层建筑多级离心泵由电机和泵联结而成，泵轴与电机轴用夹壳式联轴器联结，确保泵与电机绝对同轴使泵运行平稳、噪音低等现象。电机为Y型三相异步电机，方便用户更换，整体为刚性连接，使用时无需校正。轴封采用机械密封，泵为便拆式结构方便更换机械密封。
泵旋转方向从电机端向下看为顺时针方向转动
LG高层建筑多级离心泵高层建筑给水泵型号意义：
LG高层建筑多级离心泵高层建筑给水泵使用条件：
1、LG型立式多级离心泵使用的介质应类似水，运动粘度<150mm2/s，且无坚硬颗粒，无腐蚀性质；
2、LG型立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货时提出，以便为您提供更为可靠的产品；
3、介质使用温度-15℃~105℃；
4、最大系统工作压力≤2.5MPa；
5、周围环境温度应低于40℃，相对湿度低于95%。
LG高层建筑多级离心泵高层建筑给水泵产品特点：
1、泵结构紧凑、体积小、外形美观，其结构决定安装占地面积小，如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上，从而保证泵的同心度，因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合，采用优质的硬质合金密封环，增强了密封的耐磨性能有效地延长泵的使用寿命。
4、安装检修方便，无需拆动管路系统。泵进口和出口为相同口径，简化了管路的连接。
5、可根据流量和扬程的需要采用泵的串、并联运行方式。
6、可根据需要，吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其它泵类所不具有的。
LG高层建筑多级离心泵高层建筑给水泵结构图：
|
.bmp)
|
序号
|
名称
|
材料或型号
|
序号
|
名称
|
材料或型号
|
|
1
|
电机
|
Y系列（V5）2极
|
9
|
轴套
|
Q235
|
|
2
|
电机架
|
HT200
|
10
|
中段
|
HT200
|
|
3
|
联轴器
|
HT200
|
11
|
导叶
|
HT200
|
|
4
|
机封压盖
|
HT200
|
12
|
叶轮
|
HT200
|
|
5
|
放气阀
|
铜合金
|
13
|
轴
|
45或2Cr13
|
|
6
|
机械密封
|
120A
|
14
|
轴承
|
锡青铜
|
|
7
|
末导叶
|
HT200
|
15
|
进水段
|
HT200
|
|
8
|
出水段
|
HT200
|
|
|
|
LG高层建筑多级离心泵高层建筑给水泵结构说明：
1、LG型立式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
2、LG型立式多级离心泵的吸入口和出水口在同一中心线上，简化管路的连接；
3、根据实际情况，泵的进出口可装配成90°、180°、270°不同的方向；
4、根据实际情况，泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程。
|
型号
|
级数
|
流量
|
扬程
|
转速
|
电机功率
|
效率
|
重量
|
必需汽蚀余量
|
外形尺寸
|
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%）
|
Kg
|
（NPSH）r(m)
|
H
|
H2
|
|
25LG(R)3-10
|
2
|
2.4
3
4.7
|
20
|
2900
|
0.75
|
38
42
44
|
70
|
2.0
|
630
|
180
|
|
3
|
30
|
1.1
|
74
|
2.0
|
670
|
220
|
|
4
|
40
|
1.5
|
85
|
2.0
|
740
|
260
|
|
5
|
50
|
1.5
|
89
|
2.0
|
780
|
300
|
|
6
|
60
|
2.2
|
100
|
2.0
|
845
|
340
|
|
7
|
70
|
2.2
|
104
|
2.0
|
885
|
380
|
|
8
|
80
|
2.2
|
108
|
2.0
|
925
|
420
|
|
9
|
90
|
2.2
|
112
|
2.0
|
965
|
460
|
|
10
|
100
|
3
|
125
|
2.0
|
1040
|
500
|
|
11
|
110
|
3
|
129
|
2.0
|
1080
|
540
|
|
12
|
120
|
4
|
145
|
2.0
|
1140
|
580
|
|
13
|
130
|
4
|
149
|
2.0
|
1080
|
620
|
|
14
|
140
|
4
|
153
|
2.0
|
1220
|
660
|
|
15
|
150
|
4
|
157
|
2.0
|
1260
|
700
|
|
32LG(R)6.5-15
|
2
|
4.5
6.5
9.5
|
30
|
2900
|
1.5
|
47
53
50
|
90
|
2.4
|
665
|
179
|
|
3
|
45
|
2.2
|
100
|
2.4
|
740
|
229
|
|
4
|
60
|
3
|
115
|
2.4
|
825
|
279
|
|
5
|
75
|
4
|
135
|
2.4
|
895
|
329
|
|
6
|
90
|
4
|
142
|
2.4
|
945
|
379
|
|
7
|
105
|
5.5
|
175
|
2.4
|
1070
|
429
|
|
8
|
120
|
5.5
|
182
|
2.4
|
1120
|
479
|
|
40LG(R)12-15
|
2
|
9
12
18
|
30
|
2900
|
2.2
|
55
60
63
|
90
|
2.9
|
710
|
199
|
|
3
|
45
|
3
|
105
|
2.9
|
800
|
257
|
|
4
|
60
|
4
|
130
|
2.9
|
880
|
315
|
|
5
|
75
|
5.5
|
155
|
2.9
|
1015
|
373
|
|
6
|
90
|
5.5
|
163
|
2.9
|
1075
|
431
|
|
7
|
105
|
7.5
|
180
|
2.9
|
1130
|
489
|
|
8
|
120
|
7.5
|
190
|
2.9
|
1190
|
547
|
|
型号
|
级数
|
流量
|
扬程
|
转速
|
电机功率
|
效率
|
重量
|
必需汽蚀余量
|
外形尺寸
|
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%）
|
Kg
|
（NPSH）r(m)
|
H
|
H2
|
|
50LG24-20
|
|
18.0
24.0
30.0
|
40
|
2900
|
5.5
|
67
69
64
|
160
|
3.2
|
865
|
216
|
|
3
|
60
|
7.5
|
180
|
3.2
|
930
|
281
|
|
4
|
80
|
11.00
|
250
|
3.2
|
1145
|
346
|
|
5
|
100
|
11.00
|
260
|
3.2
|
1210
|
411
|
|
6
|
120
|
15.0
|
280
|
3.2
|
1275
|
476
|
|
65LG(R)36-20
|
2
|
27
36
43
|
40
|
2900
|
7.5
|
70
72
67
|
170
|
3.4
|
905
|
249
|
|
3
|
60
|
11
|
230
|
3.4
|
1120
|
314
|
|
4
|
80
|
15
|
250
|
3.4
|
1185
|
379
|
|
5
|
100
|
18.5
|
280
|
3.4
|
1295
|
444
|
|
6
|
120
|
22.0
|
330
|
3.4
|
1390
|
509
|
|
80LG40-20
|
2
|
30
40
52
|
40
|
2900
|
7.5
|
70
73
68
|
235
|
3.4
|
965
|
301
|
|
3
|
60
|
11.0
|
260
|
3.4
|
1195
|
379
|
|
4
|
80
|
15.0
|
290
|
3.4
|
1270
|
457
|
|
5
|
100
|
18.5
|
345
|
3.4
|
1395
|
535
|
|
6
|
120
|
22.0
|
410
|
3.4
|
1505
|
613
|
|
100LG72-20
|
|
54
72
90
|
40
|
2900
|
11.0
|
70
73
68
|
260
|
3.5
|
1145
|
331
|
|
3
|
60
|
18.5
|
290
|
3.5
|
1275
|
416
|
|
4
|
80
|
22.0
|
380
|
3.5
|
1390
|
501
|
|
5
|
100
|
30.0
|
450
|
3.5
|
1570
|
586
|
|
6
|
120
|
37.0
|
470
|
3.5
|
1655
|
671
|
|
7
|
140
|
45.0
|
520
|
3.5
|
1800
|
756
|
|
8
|
160
|
45.0
|
540
|
3.5
|
1885
|
841
|
|
9
|
180
|
55.0
|
|
3.5
|
|
|
LG高层建筑多级离心泵技术参数：
流量范围：2.4～90m3/h
扬程范围：15～200m
介质温度：－15℃～+105℃
环境温度：≤+40℃
系统最高工作压力：≤2.5Mpa
LG高层建筑多级离心泵产品用途：
LG型立式多级离心泵适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵；也适用于化工流程冷却塔的自动补水；系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温（<80℃）（热水型可输送温度小于105度的介质）清水或物理、化学性质类似于水的常温介质。
LG高层建筑多级离心泵性能参数：
LG高层建筑多级离心泵维修与保养：
运行中的维护和保养
1、进水管路必须高度密封，不能漏水、漏气；
2、禁止泵在汽蚀状态下长期运行；
3、禁止泵在大流量工况运行时，电机超电流长期运行；
4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；
5、泵在运行中应有专人看管，以免发生意外；
6、泵每运行500小时应对轴承进行加油；
7、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大，应停车检查，必要进可更换易损零件及轴承，机组大修期一般为一年。
机械密封的维护与保养
1、机械密封润滑液应清洁无固体颗粒；
2、严禁机械封在干磨情况下工作；
3、起动前应盘动泵（电机）几圈，以免突然起动造成机械密封断裂损坏。
泵的装配和拆卸指导
（一）部件的组装
1、将轴承、底盖装在进水段上；
2、将轴套装在主轴的下端，并用螺钉固定；
3、将导叶装进中段，末导叶装进出水段；
（二）总装
1、先将主轴装入进水段的轴承内；
2、再将第一个叶轮进口向下套进主轴上，直至叶轮的进口与进水段配合，转动主轴是否轻快；
3、在主轴上套进一个轴套，直至与叶轮相碰；
4、将中段（已装好导叶）套进主轴并与进水段配合；
5、继续2、3、4直至完成N-1级的中段装配；
6、将最后一个叶轮进口向下套进主轴上，直至叶轮的进口与中段配合，转动主轴是否轻快；
7、垫上锁紧垫片并锁紧；
8、拧紧主轴锁紧螺母；
9、将出水段（装好末导叶）套进主轴并与中段配合；
10、旋入四根拉紧螺杆，并拧紧；
11、装上机封，并盖上机封压盖；
12、装上电机机架、电机、联轴器；
13、泵的诉卸过程按上述相反步骤进行。
（三）注意事项
1、装配过程中不能损坏密封纸垫；
2、所有的配合面必须干净，无任何颗粒；
3、机械的端面应小涂润滑没并对中。
LG高层建筑多级离心泵启动、运转与停车：
一、起动
1、泵用于有吸程场合，即进口为负压时，应先向进口路中进行灌水排气或用真空泵引水，使水充满整个泵和进口管路，注意进口管路
必须密封，不得有漏气现象存在。
2、关闭出口管上的闸阀及压力计旋塞，以减小起动电流。
3、用手转动转子几圈，使轴承润滑并检查泵内叶轮和密封环动转有无碰擦，如转不动，不应起动，直至找出故障原因为止。
4、试起动， 电机转向应和泵上的箭头指向一致，打开压力计旋塞。
5、当转子达到正常运转后，压力计显示出压力时，逐渐打开出口闸阀，调节至所需工况。
二、运转
1、泵在运转时，必须注意观察仪表读数，尽量使泵在铭牌规定的流量扬程附近工作，严防大流量运行。
2、定时检查电机电流值不应超过额定电流。
3、泵的轴承温度不得高于75℃ ，并不得超过外界温度35℃。
4、易损件磨损过不应及时更换。
5、发现异常现象，立即停机检查原因。
三、停车
1、关闭出水管路上的闸阀，关闭真空表旋塞。
2、停止电机，然后关闭压力计旋塞。
3、如有冬季寒冷季节，应将泵内液体放尽，以免冻裂。
4、长期停止使用，应将泵拆卸，清洗上油，妥善保管。
