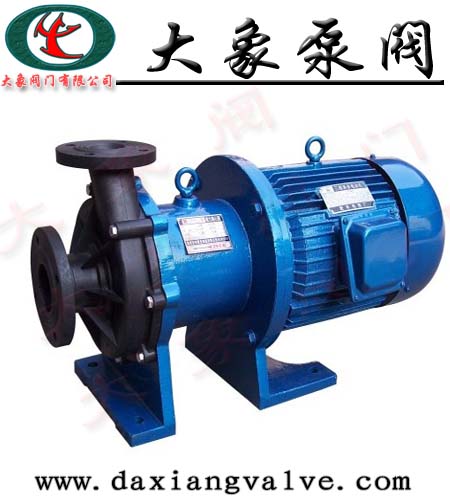

CQF型工程式塑料磁力驱动泵(简称磁力泵)，是应用现代磁学原理，将永磁联轴器的工作原理用于离心泵的新型产品，磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。(泵材料：增强聚丙烯)
CQF型工程式塑料磁力驱动泵型号意义
CQF型工程式塑料磁力驱动泵结构图
CQF型工程式塑料磁力驱动泵性能参数
|
型 号
|
口径
|
流量 (m3/h)
|
扬程 (m)
|
电机功率 (kW)
|
电 压
(V)
|
材 质
|
|
进口(mm)
|
出口(mm)
|
|
10CQF-3
|
10
|
8
|
0.9
|
3
|
0.01
|
220
|
工
程
塑
料
|
|
14CQF-5
|
14
|
10
|
1.2
|
5
|
0.12
|
220/380
|
|
16CQF-8
|
15
|
15
|
1.5
|
8
|
0.12
|
220/380
|
|
20CQF-12
|
25
|
18
|
3
|
12
|
0.37
|
220/380
|
|
25CQF-15
|
25
|
20
|
6.6
|
15
|
1.1
|
380
|
|
32CQF-15
|
32
|
25
|
6.6
|
15
|
1.1
|
380
|
|
32CQF-25
|
32
|
25
|
6.6
|
25
|
1.1
|
380
|
|
40CQF-20
|
40
|
32
|
10.8
|
20
|
2.2
|
380
|
|
50CQF-25
|
50
|
40
|
14.4
|
25
|
3
|
380
|
|
50CQF-32
|
50
|
40
|
13.2
|
32
|
4
|
380
|
|
65CQF-25
|
65
|
50
|
25
|
25
|
5.5
|
380
|
|
65CQF-32
|
65
|
50
|
25
|
32
|
5.5
|
380
|
|
注:表中20CQF-12---65CQF-32都可配防爆电机
|
