您现在的位置：首页 > 产品中心 > 管夹阀 > GJ41X铝合金管夹阀 |
|
| 产品名称： |
GJ41X铝合金管夹阀 |
| 产品型号： |
GJ41X |
| 产品报价： |
零售价（0.0000）
市场价（面议）
会员价（0.0000）
VIP价（0.0000） |
|
GJ41X-10L铝合金管夹阀 Cast an iron pipe clamp valve
GJ41X-10L铝合金管夹阀工作原理
当顺转手轮时，使大小阀杆同时带动上下闸板、压缩管套进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮只要感到适当抵触，均达到开闭极点，切勿尽力多人辅助，禁用其它工具开闭。
GJ41X-10L铝合金管夹阀结构
本阀门由上下铝合金阀体、橡胶管套、大小阀杆闸板、上下导柱等零件组成。
GJ41X-10L铝合金管夹阀安装维修
1、管夹阀门尺寸符合机械工业部标准，出厂前经过试压，GJ41X-6按10公斤，GJ41X-10按16公斤，试压持续5分钟无泄漏，安装时不必拆洗、调整、更动。
2、本阀门在管道上任意安装，没有介质流向限制。久时使用，如有磨损或泄漏，只需将阀体拆下调换新管套，其阀体可长期使用，经济实惠。
GJ41X-10L铝合金管夹阀零件材料
|
阀体
|
套管
|
阀杆
|
压杆、手轮
|
托架
|
|
铝合金
|
橡胶
|
铸铜、碳钢
|
铸铁
|
球墨铸铁
|
GJ41X-10L铝合金管夹阀技术参数
|
公称通径
|
公称压力
|
适用温度
|
适用介质
|
|
DN25~300
|
0.6MPa
|
小于85度
|
矿浆、磨料、干湿性粉尘类
|

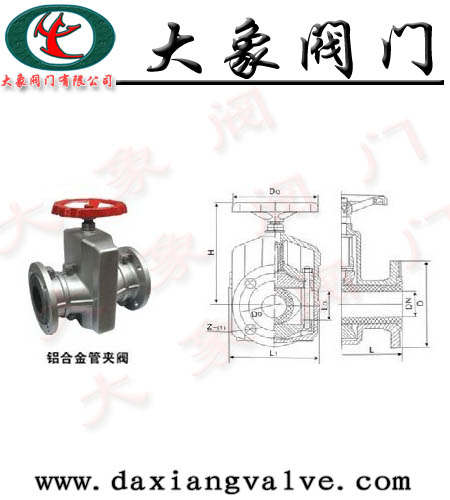

GJ41X-10L铝合金管夹阀主要连接尺寸及外型尺寸
|
公称通径
|
主要连接尺寸及外型尺寸
Main outling dimensions and connection dimensions
|
重量
（KG）
|
|
L
|
D
|
D1
|
D2
|
b
|
z-φ
|
|
20
|
135
|
105
|
75
|
55
|
16
|
4-14
|
2.5
|
|
25
|
145
|
115
|
85
|
65
|
16
|
4-14
|
3
|
|
32
|
160
|
135
|
100
|
78
|
18
|
4-18
|
4
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-18
|
6
|
|
50
|
210
|
165
|
125
|
100
|
20
|
4-18
|
7.5
|
|
65
|
250
|
185
|
145
|
120
|
20
|
4-18
|
9.5
|
|
80
|
300
|
190
|
160
|
135
|
22
|
4-18
|
16
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-18
|
20
|
|
125
|
430
|
245
|
210
|
185
|
25
|
8-18
|
28
|
|
150
|
500
|
280
|
240
|
210
|
25
|
8-23
|
43
|
|
200
|
650
|
335
|
295
|
265
|
32
|
8-23
|
80
|
|
250
|
800
|
390
|
350
|
310
|
32
|
12-23
|
|
|
300
|
950
|
562
|
445
|
400
|
32
|
12-23
|
|
本公司相关管夹管产品如下：
GJ41X-10L铝合金管夹阀 GJ41X-10H铸铁管夹阀
GJ41X-10C铸钢管夹阀 |
|
|
