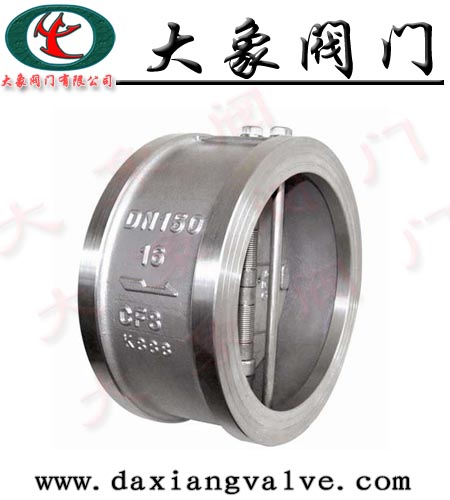

H77X型对夹式蝶型止回阀概述:
止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。

H77X型对夹式蝶型止回阀性能参数:
|
型 号
|
公 称 压 力 PN(MPa)
|
试验压力PN(MPa)
|
工作温度 （℃ ）
|
适用介质
|
|
壳 体
|
密 封
|
|
H77X
H77H
H77Y
H77W
|
1.0
|
1.5
|
1.1
|
软密封：
＜80
硬密封：
＜450
|
水、气体、油品、硝酸等
|
H77X型对夹式蝶型止回阀主要零部件材料:
|
零 件 名 称
|
材 料
|
|
|
|
|
|
|
|
阀体、蝶板
|
铸钢WCB
|
铬 钼 钢
|
铸钢WCB
|
1Cr18Ni9Ti
|
|
阀 杆
|
2Cr13
|
1Cr18Ni9Ti
|
2Cr13
|
|
阀体密封圈
|
-
|
堆焊合金焊
|
堆焊硬质合金焊
|
-
|
-
|
|
助关弹簧
|
1Cr18Ni9Ti
|
耐 热 合 金
|
1Cr18Ni9Ti
|
H77X型对夹式蝶型止回阀连接尺寸：
|
公称通径DN(mm)
|
L
|
D 2
|
D 3
|
公称通径DN(mm)
|
L
|
D 2
|
D 3
|
|
H77X
|
H77H
H77Y
H77W
|
H77X
|
H77H
H77Y
H77W
|
|
50
|
43
|
100
|
43
|
46
|
400
|
140
|
485
|
376
|
390
|
|
80
|
64
|
135
|
71
|
80
|
450
|
152
|
545
|
427
|
427
|
|
100
|
64
|
155
|
91.5
|
94
|
500
|
152
|
608
|
479
|
490
|
|
125
|
70
|
185
|
115
|
118
|
600
|
178
|
718
|
579
|
588
|
|
150
|
76
|
210
|
141
|
145
|
700
|
229
|
800
|
675
|
686
|
|
200
|
89
|
265
|
191
|
200
|
800
|
241
|
905
|
774
|
784
|
|
250
|
114
|
320
|
230
|
250
|
900
|
241
|
1005
|
875
|
-
|
|
300
|
114
|
320
|
230
|
250
|
900
|
241
|
1005
|
875
|
-
|
|
350
|
127
|
435
|
340
|
340
|
1200
|
350
|
1325
|
1164
|
-
|
