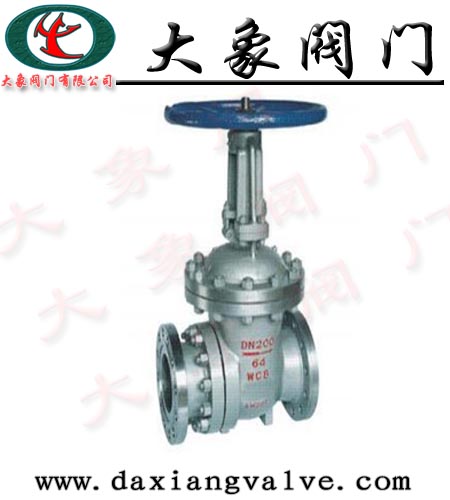

PZ41Y排渣闸阀的详细资料
PZ41Y排渣闸阀产品用途
PZ41Y排渣闸阀适用于公称压力PN1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物
PZ41Y排渣闸阀产品结构特点
1、PZ41Y排渣闸阀采用中法兰螺栓连接，支管两端为法兰连接或对焊连接
2、PZ41Y排渣闸阀启闭件采用半密封副强制密封，性能优良
3、PZ41Y排渣闸阀密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠
4、PZ41Y排渣闸阀阀体出口流道结型合理，不存渣，启闭灵活，不卡阻
5、PZ41Y排渣闸阀阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性
6、PZ41Y排渣闸阀中大口径设置滚动轴承，启闭轻松
PZ41Y排渣闸阀引用标准
设计与制造：GB12234 GB3595
结构长度：GB12221
压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
PZ41Y排渣闸阀零件材料
|
阀体
|
阀 盖
|
支 架
|
闸 板
|
阀 杆
|
阀 座
|
密封圈
|
填 料
|
阀杆螺母
|
|
WCB
|
WCB
|
WCB
|
WCB+耐磨合金
|
2Cr13
|
WCB+耐磨合金
|
增强柔性石墨
|
增强柔性石墨
|
ZCuA110Fe3
|
PZ41Y排渣闸阀-主要尺寸 Main dimensions
|
型号
Type
|
公称通径
DN/mm
Nominal
diameter
|
主要尺寸/mm Main dimensions
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-ød
|
H
|
|
PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
电动排渣闸阀
尺寸同上，
高度重量加电动头。
Dimensions of
motor-driven
valve are the
same as the
above with
extra height
|
50
|
250
|
165
|
125
|
102
|
20
|
4-ø18
|
335
|
|
80
|
280
|
200
|
150
|
133
|
22
|
8-ø18
|
510
|
|
100
|
300
|
220
|
180
|
150
|
24
|
8-ø18
|
685
|
|
150
|
350
|
285
|
240
|
212
|
28
|
8-ø22
|
790
|
|
200
|
400
|
340
|
295
|
268
|
30
|
12-ø22
|
885
|
|
250
|
450
|
405
|
355
|
320
|
32
|
12-ø26
|
1015
|
|
300
|
500
|
460
|
41O
|
370
|
34
|
12-ø26
|
1190
|
|
350
|
550
|
520
|
470
|
430
|
38
|
16-ø26
|
1350
|
|
400
|
600
|
580
|
525
|
482
|
40
|
16-ø30
|
1460
|
|
500
|
700
|
715
|
650
|
585
|
46
|
20-ø33
|
1820
|
|
PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25
电动尺寸同上，高度、
重量外加电动装置。
Dimensions
are the same
as the above
With extra
height and
Weight of the
motor
|
50
|
250
|
165
|
125
|
102
|
20
|
4-ø18
|
335
|
|
80
|
280
|
200
|
150
|
133
|
22
|
8-ø18
|
510
|
|
100
|
300
|
235
|
190
|
158
|
24
|
8-ø22
|
685
|
|
150
|
350
|
300
|
250
|
212
|
30
|
8-ø26
|
190
|
|
200
|
400
|
360
|
31O
|
278
|
34
|
12-ø26
|
885
|
|
250
|
450
|
425
|
370
|
335
|
36
|
12-ø30
|
1015
|
|
300
|
500
|
485
|
430
|
390
|
40
|
16-ø30
|
1190
|
|
350
|
550
|
555
|
490
|
450
|
44
|
16-ø33
|
1350
|
|
400
|
600
|
620
|
550
|
505
|
48
|
16-ø36
|
1460
|
|
450
|
650
|
670
|
600
|
555
|
50
|
20-ø36
|
1620
|
|
500
|
700
|
730
|
660
|
615
|
52
|
20-ø36
|
1820
|
|
PL41H-25
PL941H-25
电动尺寸同上，
高度、重量
外加电动装置。
Dimensions
are the Same
as the above
With extra
height and
Weight of the
mortor
|
150
|
400
|
300
|
250
|
212
|
30
|
8-ø26
|
91O
|
|
200
|
500
|
360
|
31O
|
278
|
34
|
12-ø26
|
1100
|
|
250
|
550
|
425
|
370
|
335
|
36
|
12-ø30
|
1430
|
|
300
|
650
|
485
|
430
|
390
|
40
|
16-ø30
|
1558
|
|
350
|
700
|
555
|
490
|
450
|
44
|
16-ø33
|
1678
|
|
400
|
750
|
620
|
550
|
505
|
48
|
16-ø36
|
1830
|
|
450
|
850
|
670
|
600
|
555
|
50
|
20-ø36
|
1990
|
|
500
|
900
|
730
|
660
|
615
|
52
|
20-ø36
|
2160
|
|
工作温度
Working temp
|
≤100℃
|
|
阀体材料
Body Material
|
碳钢WCB
Carbon steel
|
|
适用介质
Applicable Media
|
灰渣水混合物，渣水比≥1:15，最大类径≤50mm
Mixture of Water and ash residue
With a ratio of residue：Water≥1：15 and max．s
|
