您现在的位置：首页 > 产品中心 > 截止阀 > DJ41Y低温截止阀 |
|
| 产品名称： |
DJ41Y低温截止阀 |
| 产品型号： |
DJ41Y |
| 产品报价： |
零售价（358）
市场价（¥360.00）
会员价（350）
VIP价（310） |
|

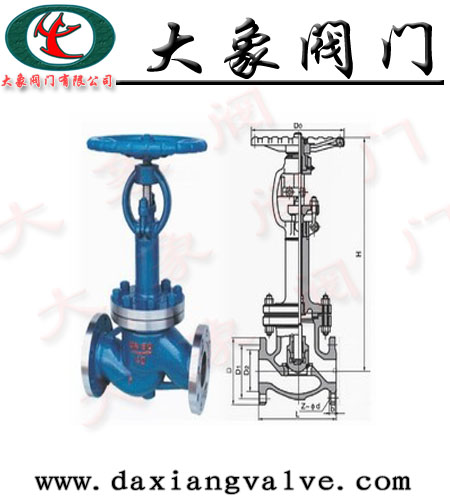

DJ41Y低温截止阀产品介绍:
锻钢低温阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。
DJ41Y低温截止阀设计结构与特征:
低温截止阀符合 API602，MSS-SP-118和BS6364。检验与测试按API598，标记按MSS-SP-25。
采用以下结构
全径或缩径
自定心压板压套式
螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
整体式上密封座
阀座带有压力平衡孔(用于闸阀、球阀)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的特殊低温测试
明杆支架型(OS&Y)
DJ41Y低温截止阀标准材质明细表
|
序号
|
零件名称
|
AS to ASTM
|
SS to ASTM
|
|
Typc A350 LF2
|
Type A350 LF9
|
TypeA182 F304
|
TypeA182 F316(L)
|
|
1
|
阀体
|
A350 LF2
|
A350 LF3
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀瓣
|
A276 410
|
A276 304(L)
|
A276 304(L)
|
A276 316(L)
|
|
3
|
阀盖
|
A350LP2
|
A350 LF3
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
垫片
|
不锈钢+柔性石墨
|
316夹PTFL SS+PTFE
|
|
5
|
螺栓
|
A193 B7
|
A193 B7
|
A193 B8
|
A193 B8M
|
|
6
|
阀杆
|
A182 F6
|
A182 F6
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
填料
|
316夹柔性石墨
|
PTFE
|
|
8
|
填料压套
|
A276 420
|
A182 F304
|
|
9
|
圆柱销
|
A276 420
|
A182 F304
|
|
10
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料压板
|
A2166 WCB
|
A351 CF8
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
阀杆螺母
|
A276 410
|
|
14
|
手轮
|
A197
|
|
15
|
铭牌
|
SS
|
|
16
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
适用温度
|
≥ -40℃
|
≥ -101℃
|
≥-l96℃
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢
DJ41Y低温截止阀尺寸(mm)和重量(kg)
|
NPS
|
缩径
|
1/2″
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2
|
/
|
|
全径
|
3/8
|
1/2″
|
3/4
|
1
|
1 1/4″
|
1 1/2″
|
2
|
|
L
|
79
|
92
|
11 1
|
l 20
|
1 20
|
172
|
200
|
|
H(开0PEN)
|
333
|
337
|
370
|
480
|
4l O
|
474
|
546
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
5.2
|
7.2
|
10.9
|
13.5
|
15.2
|
19.8
|
290
|
|
焊接式
|
4.8
|
6.5
|
9.5
|
11.5
|
13.1
|
17.5
|
26.8
|
本公司其它相关截止阀产品系列：
J41H德标截止阀 WJ41H德标波纹管截止阀
J61H锻钢焊接截止阀 GJ41W国标波纹管截止阀
UJ41H柱塞截止阀 BJ45W夹套保温截止阀
J44H/Y铸钢角式截止阀 J41H-16C铸钢法兰截止阀
J41H锻钢截止阀 J44H高压角式截止阀
J441Y正齿轮截止阀 J941H电动截止阀
DJ41H低温截止阀 J41T-16T全铜截止阀
J41B氨用截止阀 J44H角式截止阀
J61Y-P54 100V电站截止阀
大象阀门公司订货须知：
一、①DJ41Y低温截止阀产品名称与型号②DJ41Y低温截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的DJ41Y低温截止阀型号，请按DJ41Y低温截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
欢迎您访问我们的网站http://www.daxiangvalve.com大象阀门有限公司，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
