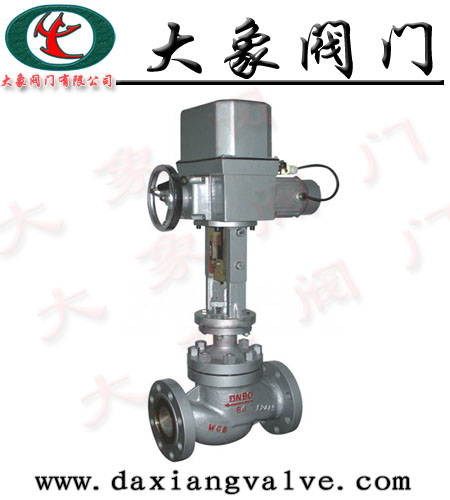

ZAJP/M电动精小型单座、套筒调节阀
又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀、液动调节阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。在现代化工厂的自动控制中，调节阀起着十分重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。
ZAJP/M电动精小型单座、套筒调节阀主要技术参数和性能指标
ZAJP/M电动精小型单座、套筒调节阀套筒调节机构主要技术参数
|
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
额定流量系数kv
|
10
|
25
|
40
|
63
|
100
|
155
|
370
|
580
|
900
|
1300
|
|
公称压力(MPa)
|
|
|
行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
动作速度mm/s
|
4.2 2.1
|
3.5
|
3.5
|
1.7
|
3.4
|
1.4
|
3.4
|
3.4
|
2.0
|
|
配用电动执行机构型号
|
361LSA-20
361LXA-20
|
361LSB-30
361LXB-30
|
361LSB-50
361LXB-50
|
361LSC-65
361LXB-654
|
361LSC-99
361LXC-99
|
|
流量特性
|
直线，等百分比
|
|
介质温度℃
|
-20℃～+200、-40～+250（常温） -40～+450（中温） -250～-60（低温）
|
|
法兰尺寸
|
铸铁法兰按JB78-59，铸钢法兰按JB79-59
|
|
法兰型式
|
按JB77-59，铸铁法兰按光滑式，铸钢法兰按凹式
|
|
阀
体
材
质
|
公
称
压
力
(MPa)
|
1.6
|
常温:-20℃～+200℃ Ht200
|
|
6.4
|
常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
|
|
6.4
|
中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
|
|
6.4
|
低温:-250℃～-60℃ ZG1Cr18Ni9Ti
|
2、ZAJP/M电动精小型单座、套筒调节阀执行机构主要技术参数
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
|
361LSA-08
|
800
|
4.2
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出开度信号：DC4～20mA
上盖防护等级：相当IP55
隔爆标志：ExdⅡBT4
|
|
361LSA-20
|
2000
|
2.1
|
|
361LSB-30
|
3000
|
3.5
|
|
361LSB-50
|
5000
|
1.7
|
|
361LSC-65
|
6500
|
3.4
|
|
361LSC-99
|
10000
|
2.0
|
|
361LXA-08
|
800
|
4.2
|
|
361LXA-20
|
2000
|
2.1
|
|
361LXSB-30
|
3000
|
3.5
|
|
361LXB-50
|
5000
|
1.7
|
3、ZAJP/M电动精小型单座、套筒调节阀性能指标
|
项目
|
指标值
|
|
基本误差％
|
±2.5
|
|
回差％
|
2.5
|
|
死区％
|
1.0
|
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差％
|
2.5
|
|
允许泄量L/h
|
5×10-3×阀额定容量
|
4、ZAJP/M电动精小型单座、套筒调节阀允许压差
|
公称通径
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
允许压差
|
≤公称压力
|
2.6
|
2.2
|
5，ZAJP/M电动精小型单座、套筒调节阀外形尺寸表
|
公称通径
|
L
|
H
|
H
|
D
|
|
PN(MPa)
|
常温
|
中温
|
|
1.6
|
6.4
|
|
25
|
185
|
200
|
110
|
665.5
|
820
|
225
|
|
40
|
220
|
235
|
125
|
731.5
|
903
|
225
|
|
50
|
250
|
265
|
131
|
755.5
|
909
|
225
|
|
65
|
275
|
295
|
171
|
957.5
|
1124
|
225
|
|
80
|
300
|
320
|
189
|
980.5
|
1150
|
225
|
|
100
|
380
|
400
|
208
|
1028.5
|
1192
|
225
|
|
150
|
530
|
550
|
275
|
1348.5
|
1586
|
310
|
|
200
|
640
|
670
|
320
|
1423.5
|
1666
|
310
|
|
250
|
780
|
810
|
390
|
1621.5
|
1883
|
310
|
|
300
|
880
|
950
|
450
|
1733.5
|
1998
|
310
|
|
公称通径
|
D
|
DN
|
H1
|
-100℃
|
-200℃
|
-250℃
|
|
H2
|
H
|
H2
|
H
|
H2
|
H
|
|
25
|
225
|
290
|
110
|
500
|
1120
|
700
|
1320
|
900
|
1523
|
|
40
|
225
|
330
|
119
|
500
|
1317
|
700
|
1517
|
900
|
1717
|
|
50
|
225
|
360
|
131
|
500
|
1329
|
700
|
1529
|
900
|
1729
|
|
65
|
225
|
405
|
171
|
600
|
1460
|
800
|
1660
|
1000
|
1860
|
|
80
|
225
|
430
|
189
|
600
|
1478
|
800
|
1678
|
1000
|
1878
|
|
100
|
225
|
520
|
208
|
600
|
1497
|
800
|
1697
|
1000
|
1897
|
|
150
|
310
|
695
|
275
|
700
|
1855
|
900
|
2055
|
1100
|
2255
|
|
200
|
310
|
840
|
320
|
700
|
1900
|
900
|
2100
|
1100
|
2300
|
