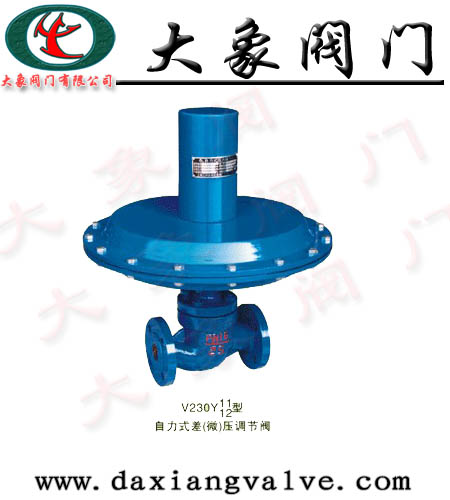

V230Y11/12型自力式差(微)压调节阀是一种需要外加能源的执行器产品，可用于公称压力0.1及1.0MPa。微差压均可分段调节，从0.5～100KPa。其用途十分广泛，可用于工业燃烧系统，控制两种物料，如煤气、空气流量配比，以达到理想燃烧。用于氢冷发电机组密封油系统，控制密封油气氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀。
V230Y11/12型自力式差(微)压调节阀主要零件材料
阀体：HT200～450、ZG1Cr18Ni9Ti、ZGCR18Ni12Mo2Ti
阀芯：Cr18Ni12Mo2Ti、1Cr18Ni9Ti
阀座：Cr18Ni12Mo2Ti、1Cr18Ni9Ti
弹簧：60Si12Mn、1Cr18Ni9Ti、50CrVA
波纹管：1Cr18Ni9Ti
膜片：丁腈橡胶、耐油橡胶、氟橡胶
膜盖：A 3 、1Cr18Ni9Ti
V230Y11/12型自力式差(微)压调节阀主要技术参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系数 Kv
|
单座
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
双座
|
|
|
|
|
53
|
83
|
|
|
|
额定行程L（mm）
|
6
|
8
|
10
|
15
|
20
|
|
公称压力PN（MPa）
|
0.10、1.0
|
|
差压调节范围（kPa）
|
0.5～5.5、5～10、9～14、13～19、18～24、22～28
26～33、31～38、36～44、42～51、49～58
56～66、64～78、76～90、88～100
|
|
介质温度（%）
|
≤80
|
|
调节精度（%）
|
≤10
|
|
允许泄漏量
（1/h）
|
单座
|
10 -4 ×阀额定量容量（Ⅳ级）
|
|
双座
|
5×10 -3 ×阀额定容量（Ⅱ级）
|
|
注：1.单座公称压力为0.10MPa,双座为1.0MPa.
2.双座差压调节范围为36～44……88～100KPa
