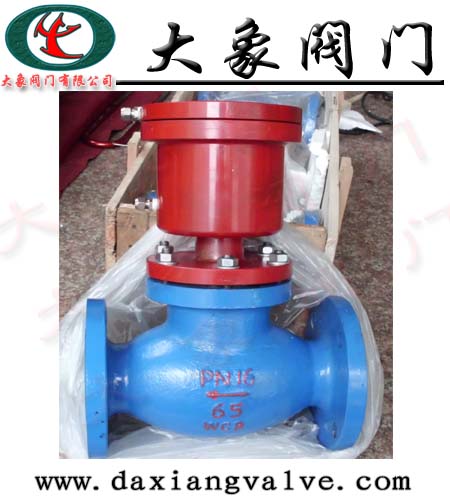

J641F-16A/BQ气动活塞式截止阀 结构特点

1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。



J641F-16A/BQ气动活塞式截止阀主要零件材料及主要用途
阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度
(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti
Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M
Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
碱类、混酸 200
ZG00Crl7Nil4M02 CF3M
Stellite12 Stel1ite6 316L PTFE 磷酸类、
尿素、甲铵液 200
ZGlCr5MO ZGlCr5MO
Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550



J641F-16A/BQ气动活塞式截止阀主要外形尺寸、连接尺寸及质量
公称压力
PN(MPa) 公称通径
DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H
1．6 50 230 160 125 100 　 16 3 　 4-φ18 185 645
65 290 180 145 120 　 18 3 　 4-φ18 232 690
80 310 195 160 135 　 20 3 　 8-φ18 232 715
100 350 215 180 155 　 20 3 　 8-φ18 232 770
125 400 254 210 185 　 22 3 　 8-φ18 283 780
150 480 280 240 210 　 24 3 　 8-φ23 283 810
200 600 335 295 265 　 26 3 　 12-φ23 283 967
250 622 405 355 320 　 30 3 　 12-φ25 283 1143
300 698 460 410 375 　 30 4 　 12-φ25 283 1292
2.5 50 230 160 125 100 　 20 3 　 4-φ18 185 645
65 290 180 145 120 　 22 3 　 8-φ18 232 690
80 310 195 160 135 　 22 3 　 8-φ18 232 715
100 350 230 190 160 　 24 3 　 8-φ23 232 770
125 400 270 220 188 　 28 3 　 8-φ25 283 780
150 480 300 250 218 　 30 3 　 8-φ25 283 810
200 600 360 310 278 　 34 3 　 12-φ25 283 967
250 622 425 370 332 　 36 3 　 12-φ30 283 1143
300 698 485 430 390 　 40 4 　 16-φ30 283 1292
4．0 50 230 160 125 100 88 20 3 4 4-φ18 185 645
65 290 180 145 120 110 22 3 4 8-φ18 232 690
80 310 195 160 135 121 22 3 4 8-φ18 232 715
100 350 230 190 160 150 24 3 4．5 8-φ23 232 770
125 400 270 220 188 176 28 3 4．5 8-φ25 283 782
150 480 300 250 218 204 30 3 4．5 8-φ25 283 875
200 600 375 320 282 260 38 3 4．5 12-φ30 283 1160
