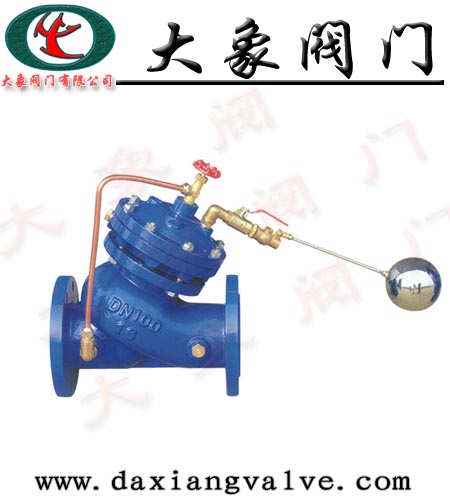

一、F745X（DY100X）遥控浮球阀概述
F745X（DY100X）遥控浮球阀是兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装、维护、调试、检查方便，使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳。关闭严密可靠，阀体采用流线型设计，流体阻力小，流量大；使用维护方便，主阀安装在水池外面，调试检验方便，维修简单。主要零件材质如下表：
|
零件名称
|
材质
|
|
阀体、阀盖
|
铸铁、铸钢、不锈钢
|
|
阀座
|
锡青铜、不锈钢
|
|
阀瓣
|
碳钢、不锈钢+丁腈橡胶
|
|
阀杆
|
铝青铜、铬不锈钢
|
|
膜片
|
丁腈橡胶
|
|
膜片压板
|
碳钢、不锈钢
|
|
弹簧
|
不锈钢
|
二、F745X（DY100X）遥控浮球阀特点
1、关闭严密可靠。采用牢固的O型环密钓，利用液压控制原理，使滑盘关闭力与进水压力成正比，密列可靠性高。
2、过流量大。阀体采用全通道流线型设计．流体阻力小，流量大。
3、运行安全。利用水力操作，可自动控制水塔或水池的液面，液位控制准确度高。
4使用维护方便。主阀安装在水池外面，调试检查方便，维修简单。
三、F745X（DY100X）遥控浮球阀主要技术参数
1、公称压力：1．0MPa、1 6MPa、2．5MPa
2、适用介质：水
3、介质温度：O～80℃
四、F745X（DY100X）遥控浮球阀安装示意图
1弹型座封闸阀 2过滤器 3遥控浮球阀 4水池
5浮球导阀 6溢水管 7弹性座封闸阀
五、F745X（DY100X）遥控浮球阀主要结构尺寸
|
DN
|
L
|
H
|
D
|
D1
|
n-d
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
1．OMPa
|
1.6MPa
|
2．SMPa
|
1．OMPa
|
1.6MPa
|
2.5MPa
|
|
50
|
205
|
255
|
165
|
165
|
165
|
125
|
125
|
125
|
4-18
|
4-18
|
4-18
|
|
65
|
216
|
290
|
185
|
185
|
185
|
145
|
145
|
145
|
4-18
|
4-18
|
8-18
|
|
80
|
248
|
326
|
200
|
200
|
200
|
160
|
160
|
160
|
8-18
|
8-18
|
8-18
|
|
100
|
283
|
380
|
220
|
220
|
220
|
180
|
180
|
190
|
8-18
|
8-18
|
8-22
|
|
125
|
330
|
448
|
250
|
250
|
235
|
210
|
210
|
220
|
8-18
|
8-18
|
8-26
|
|
150
|
356
|
495
|
285
|
285
|
270
|
240
|
240
|
250
|
8-22
|
8-22
|
8-26
|
|
200
|
444
|
625
|
340
|
340
|
300
|
295
|
295
|
310
|
8-22
|
12-22
|
12-26
|
|
250
|
533
|
744
|
395
|
405
|
360
|
350
|
355
|
370
|
12-22
|
12-26
|
12-30
|
|
300
|
600
|
879
|
445
|
460
|
425
|
400
|
410
|
430
|
12-22
|
12-26
|
16-30
|
|
350
|
622
|
909
|
505
|
520
|
485
|
460
|
470
|
490
|
16-22
|
16-26
|
16-33
|
|
400
|
698
|
1130
|
565
|
580
|
555
|
515
|
525
|
550
|
16-26
|
16-30
|
16-36
|
|
450
|
775
|
1160
|
615
|
640
|
620
|
565
|
585
|
600
|
20-26
|
20-30
|
20-36
|
|
500
|
811
|
1198
|
670
|
715
|
670
|
620
|
650
|
660
|
20-26
|
20 33
|
20-36
|
|
600
|
900
|
1600
|
780
|
840
|
730
|
725
|
770
|
|
20-30
|
20-36
|
|
|
700
|
980
|
1750
|
895
|
910
|
|
840
|
840
|
|
24-30
|
24-36
|
|
|
800
|
1100
|
1900
|
1015
|
1025
|
|
950
|
950
|
|
24-33
|
24-39
|
|
|
900
|
1220
|
2100
|
1115
|
|
|
1050
|
|
|
28-33
|
|
|
|
1000
|
1320
|
2400
|
1230
|
|
|
1160
|
|
|
|
|
|
