水用电磁阀的工作原理

　　水用电磁阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

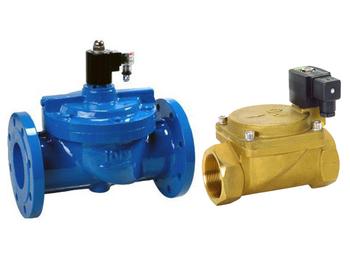

KLQD：2W系列二位二通直动膜片式电磁水阀

水用电磁阀的特点

　　采用直动式膜片结构无压力启动，扩充了其使用领域

　　采用平板式膜片结构启闭可靠，并增强了该产品的使用寿命。

　　选用塑封线圈可提高该产品在众多环境下的安全使用。

水用电磁阀的规格

　　型号 2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50

　　工作介质 空气、水、油

　　动作方式 直动式

　　型式 常闭式

　　流量孔径 16 20 25 35 40 50

　　CV值 4.8 7.6 12 24 29 48

　　接管口径 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″

　　使用流体粘滞度 20CST以下

　　使用压力 空气/Air: 0~1.0Mpa、水/ Water: 0~0.7Mpa、油/ Oil: 0~0.7Mpa

　　最大耐压力 1.0Mpa（常开0.8Mpa)

　　工作温度 NBR：-5~80℃/EPDM：-5~120℃/VITON：-10~150℃

　　使用电压范围 ±10%

　　本体材质 黄铜 shcgfm .com

　　油封材质 NBR、EPDM、VITON

常用电磁阀型号一览

　　2W025-06/2W025-08/2W040-10/2W160-10/2W160-15//2W200-20/2W250-25/2W350-35/2W400-40/2W500-50/2WC-10/2WC-15/2WC-20/2WC-25/2WC-35/2WC-40/2WC-50/二位二电磁阀/直动式电磁阀/分步直动膜片式电磁阀/常开电磁阀/防水电磁阀/防爆电磁阀/零压启动电磁阀/真空电磁阀/大通径电磁阀/液体/气体用电磁/定时电磁阀/喷泉电磁阀/水用电磁阀/带手动电磁阀2W025-06/2W025-08/2W040-10/2W160-10/2W160-15//2W200-20/2W250-25/2W350-35/2W400-40/2W500-50/2WC-10/2WC-15/2WC-20/2WC-25/2WC-35/2WC-40/2WC-50/二位二电磁阀/直动式电磁阀/分步直动膜片式电磁阀/常开电磁阀/防水电磁阀/防爆电磁阀/零压启动电磁阀/真空电磁阀/大通径电磁阀

　　水用电磁阀用途：

　　水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭讯速，可靠性高等特点
